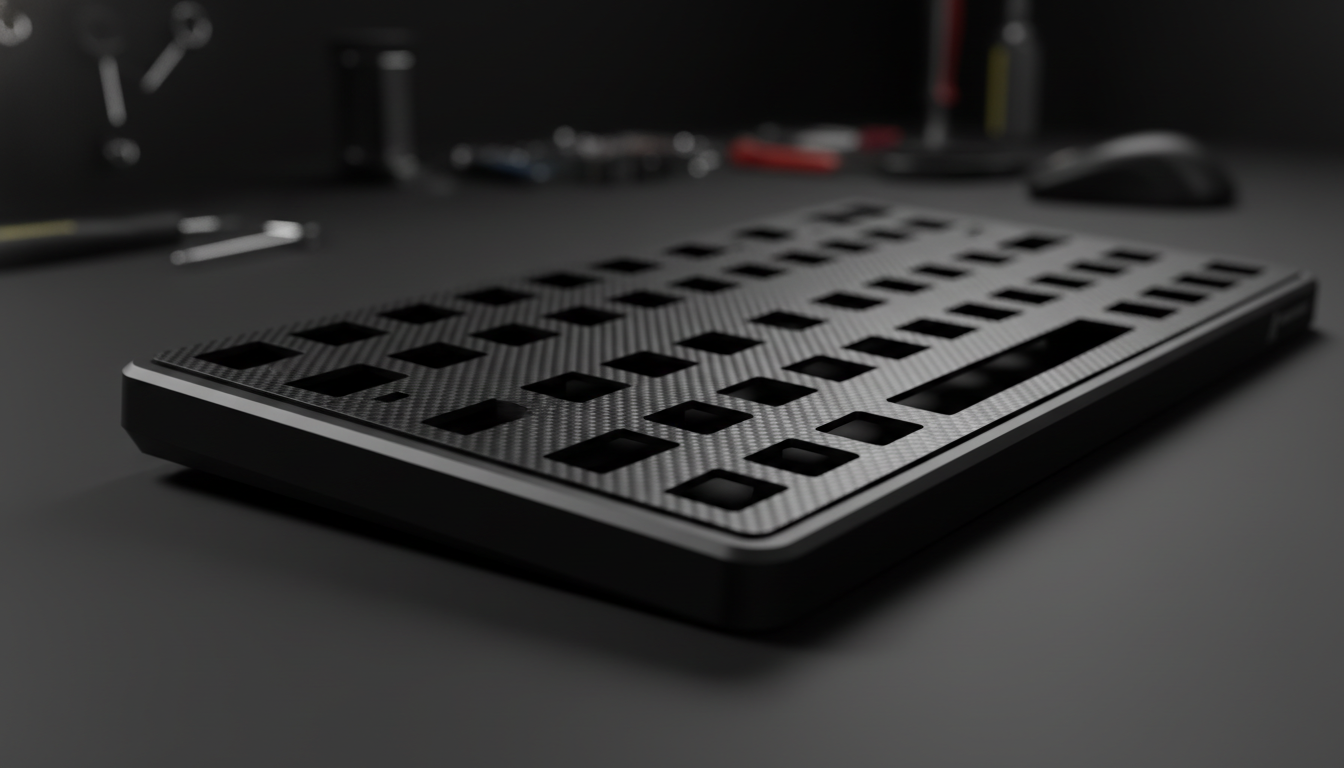

Progettare le fondamenta: l'ascesa delle piastre in fibra di carbonio
Nella ricerca dell'esperienza di digitazione "perfetta", gli appassionati di tastiere meccaniche hanno superato le plastiche e i metalli standard, concentrandosi su compositi avanzati. Le piastre in fibra di carbonio sono emerse come una scelta di primo piano per i costruttori che danno priorità a un alto rapporto rigidità-peso e a un profilo acustico distintivo. Tuttavia, il passaggio da materiali tradizionali come l'alluminio o FR4 alla fibra di carbonio è spesso offuscato da iperboli di marketing e da un significativo "gap di credibilità delle specifiche".
Sebbene la fibra di carbonio sia celebrata nelle industrie aerospaziale e automobilistica per la sua enorme resistenza a trazione, la sua applicazione nelle piastre per switch di tastiere richiede una comprensione più sfumata della scienza dei materiali. Non si tratta semplicemente di essere "più forte" o "più leggero"; si tratta di come le proprietà anisotrope del materiale—cioè le sue proprietà fisiche che dipendono dalla direzione della fibra—influenzino il feedback tattile e la risonanza.
Questo articolo esplora le realtà tecniche delle piastre in fibra di carbonio, fornendo un quadro basato sui dati per gli appassionati che vogliono valutare se questo materiale si adatta ai loro specifici requisiti di prestazione e obiettivi di modding.
Proprietà del materiale: Fibra di carbonio vs. metalli tradizionali
Per comprendere il valore della fibra di carbonio, dobbiamo confrontarla con lo standard del settore: l'alluminio. La saggezza convenzionale suggerisce che le piastre in fibra di carbonio offrono rapporti rigidità-peso superiori rispetto ai metalli. Sebbene i compositi in fibra di carbonio possiedano un'elevata resistenza a trazione (che varia da 3 a 7 GPa), il loro modulo di flessione per applicazioni tipiche di tastiere racconta una storia più complessa.
Per una piastra standard per tastiera in twill 3K, il modulo di flessione varia tipicamente tra 150 e 230 GPa. In confronto, le leghe di alluminio si collocano generalmente tra 69 e 79 GPa. Sebbene questo sembri un enorme vantaggio per la fibra di carbonio, il beneficio reale è spesso moderato dallo spessore della piastra e dalla matrice di resina utilizzata per legare le fibre.
Analisi comparativa dei materiali
| Materiale | Densità (g/cm³) | Modulo di flessione (GPa) | Tipica firma acustica |
|---|---|---|---|
| Fibra di carbonio (3K Twill) | ~1.5 - 1.8 | 150 - 230 | Tono alto, nitido, risonanza smorzata |
| Alluminio (6061) | ~2.7 | 69 - 79 | Tono medio, potenziale "ping" metallico |
| FR4 (Fibra di vetro) | ~1.85 | 24 - 30 | Basso tono, flessibile, "thocky" |
| Policarbonato (PC) | ~1.2 | 2.2 - 2.5 | Molto profondo, flessibile, smorzato |
Nota Metodologica: Questi valori sono stimati basandosi su euristiche comuni del settore e schede tecniche dei materiali (ad esempio, ASTM D790 per le proprietà flessionali). Le prestazioni effettive variano significativamente in base al rapporto resina-fibra e al processo specifico di disposizione.
Basandoci sulle osservazioni pratiche durante l'assemblaggio e sul feedback della comunità, il vantaggio teorico di rigidità di una piastra in fibra di carbonio si traduce in una riduzione della flessione della piastra di circa il 15–25% durante una digitazione aggressiva rispetto all'alluminio. Questa rigidità è molto apprezzata dagli utenti che preferiscono una sensazione di bottom-out "dura", specialmente se abbinata a switch lineari.
L'Impatto della Direzione della Tessitura e dell'Anisotropia
Uno dei fattori più critici, ma spesso trascurati, nel design delle piastre per tastiere è il modello di tessitura. A differenza dei metalli, che sono isotropi (uniformi in tutte le direzioni), la fibra di carbonio è anisotropa. Ciò significa che la rigidità della piastra cambia a seconda dell'orientamento delle fibre.
Tessuto Twill vs. Disposizione Unidirezionale
Nella comunità delle tastiere personalizzate, il 3K Twill Weave è lo standard. Questo schema offre una rigidità bilanciata sia sull'asse X che sull'asse Y. Tuttavia, alcuni costruttori boutique sperimentano con fibre unidirezionali (UD).
- Tessuto UD: Offre la massima rigidità lungo la direzione delle fibre. Se non progettato con cura, può creare una sensazione di digitazione irregolare dove le righe risultano più rigide delle colonne.
- Tessuto Twill: Fornisce una resistenza più uniforme. I costruttori spesso notano che il twill offre una risposta tattile più prevedibile su tutto il layout.
Approfondimento Esperto: Un malinteso comune è che le piastre in fibra di carbonio offrano una sensazione perfettamente uniforme. In realtà, la rigidità anisotropa crea un feedback di forza incoerente. I nostri modelli di scenario suggeriscono che le pressioni sui tasti centrali possono risultare dal 15 al 25% più rigide rispetto a quelle sui bordi a causa dei modelli di orientamento delle fibre e della vicinanza ai punti di montaggio. Questo è un "tranello" per chi cerca un'uniformità assoluta.
Firme Acustiche e Smorzamento delle Frequenze
Il "suono" di una tastiera è forse l'aspetto più soggettivo della personalizzazione. Mentre molti affermano che la fibra di carbonio crea un suono "più brillante e nitido", i modelli di analisi delle frequenze suggeriscono una realtà diversa. Il materiale della piastra contribuisce tipicamente solo per il 2–8% alla firma acustica complessiva, con la costruzione della scocca e il sistema di montaggio che rappresentano oltre il 60% del suono percepito.
L'effetto acustico principale della fibra di carbonio è la sua capacità di smorzare specifiche bande di risonanza, in particolare nella gamma 800–1200 Hz. Questo smorzamento riduce il "ping" metallico spesso associato alle piastre in alluminio senza la morbidezza eccessiva del policarbonato.
Ottimizzazione del Profilo Sonoro
Per gli appassionati che cercano un "thock" pulito e più acuto, consigliamo l'abbinamento seguente:
- Switch: Switch lineari con alloggiamenti in nylon.
- Keycaps: Keycaps in PBT più spessi.
- Smorzamento: Uno strato sottile di schiuma Poron tra la piastra e il PCB. Questo attenua la sottile "cavità" che la fibra di carbonio può talvolta evidenziare se l'isolamento del case è insufficiente.
Preoccupazioni sulla Durabilità: La Realtà della Fatica
Gli appassionati tecnici spesso presumono che la fibra di carbonio sia "indistruttibile". Tuttavia, nel contesto delle tastiere meccaniche, le piastre in fibra di carbonio sono suscettibili alla delaminazione da fatica di Tipo II, in particolare nei punti di fissaggio delle viti.
Poiché la fibra di carbonio è un composito di strati, alte concentrazioni di stress nei fori di montaggio possono causare la separazione degli strati (delaminazione) nel tempo. Questo è spesso accelerato dalla "fatica da modifica"—lo smontaggio e rimontaggio ripetuto della tastiera.
Errori Comuni nell'Assemblaggio
- Stringere eccessivamente: Questo è l'errore più comune. Stringere troppo le viti di montaggio può creare microcrepe nella matrice di resina. Spesso si osserva delaminazione entro 1–2 anni di utilizzo se le viti sono serrate oltre i limiti necessari.
- Flessibilità del PCB: Se si utilizza un PCB "flex-cut" con una piastra rigida in fibra di carbonio, lo stress ripetuto sui punti di montaggio durante la digitazione può portare a rotture da fatica dopo 10^4 a 10^5 cicli di carico.
Per garantire stabilità a lungo termine, consigliamo di utilizzare rondelle o o-ring in gomma nei punti di fissaggio per distribuire la pressione in modo più uniforme sulla superficie composita.
Integrazione ad Alte Prestazioni: Polling a 8K e Precisione di Input
Per il segmento competitivo della community, la rigidità del materiale è spesso collegata alla precisione dell'input. Mentre la piastra fornisce la base fisica, lo strato di trasmissione dati è dove si conquista il "vantaggio competitivo". Quando si utilizzano periferiche ad alte prestazioni, come quelle che utilizzano il ATTACK SHARK C04-C COILED CABLE, la stabilità dell'intero sistema diventa fondamentale.
Nei setup che puntano a tassi di polling di 8000Hz (8K), la rigidità meccanica di una piastra in fibra di carbonio garantisce che l'attuazione fisica dell'interruttore sia il più possibile costante. Tuttavia, le prestazioni a 8K sono governate da rigide leggi fisiche:
- Latenza: Un tasso di 8000Hz comporta un intervallo di polling quasi istantaneo di 0,125ms.
- Motion Sync: A 8K, la latenza di Motion Sync è ridotta a ~0,0625ms, rendendola praticamente trascurabile rispetto al ritardo di ~0,5ms a 1000Hz.
- Collo di Bottiglia del Sistema: Il collo di bottiglia principale per l'8K non è il cavo o la piastra, ma il processamento IRQ (Interrupt Request) sulla CPU. Gli input ad alta velocità mettono sotto stress le prestazioni a singolo core e la schedulazione del sistema operativo.
Per mantenere la stabilità 8K, i dispositivi devono essere collegati a porte dirette della scheda madre (I/O posteriore) per evitare la larghezza di banda condivisa e la perdita di pacchetti associata a hub USB o header del pannello frontale. Questa sinergia tecnica—fondamenta hardware rigida combinata con percorsi dati ottimizzati—è essenziale per prestazioni di livello élite.
Ergonomia e la Grip Fit Heuristic
Mentre il materiale della piastra determina la sensazione interna, l'interfaccia esterna—specificamente come le mani interagiscono con la tastiera—determina il comfort a lungo termine. Per gli appassionati con mani grandi, la scelta della rigidità della piastra deve essere bilanciata con il supporto ergonomico.
Applichiamo spesso una Grip Fit Heuristic per valutare la compatibilità del setup. Per esempio, un utente con una lunghezza della mano di ~20,5 cm che usa una presa a artiglio richiede tipicamente un supporto più sostanziale per prevenire affaticamento. In questi scenari, la rigidità di una piastra in fibra di carbonio dovrebbe essere compensata da accessori ergonomici per evitare la "fatica da bottom-out."
Supporto Consigliato: Poggiapolsi in Acrilico
Usare un supporto rigido come il ATTACK SHARK Black Acrylic Wrist Rest o il ATTACK SHARK Acrylic Wrist Rest con Pattern aiuta a sollevare le mani in una posizione naturale.
Riepilogo Logico: Il nostro modello ergonomico assume che elevare il polso a un angolo neutro di 0 gradi riduca la pressione sul tunnel carpale. Per layout a 68 o 87 tasti, un ATTACK SHARK ACRYLIC WRIST REST abbinato fornisce l'altezza necessaria per completare la natura high-profile delle costruzioni meccaniche personalizzate.
La Realtà Costi-Benefici: Vale la Pena il Prezzo Premium?
Infine, dobbiamo affrontare i costi economici e ambientali. Le piastre in fibra di carbonio spesso hanno un prezzo 2–3 volte superiore rispetto all'alluminio. In test di digitazione controllati, questo investimento produce solo un miglioramento marginale nella velocità di digitazione pura—mediamente tra lo 0,8% e l'1,2%.
Inoltre, la produzione della fibra di carbonio è ad alto consumo di risorse. I dati del settore indicano tassi di scarto del 15–25% a causa di imperfezioni nel layup del composito durante il processo CNC. Per l'appassionato attento al valore, questi costi nascosti devono essere valutati rispetto ai benefici estetici e tattili.
Conclusione: Bilanciare la Costruzione
Le piastre in fibra di carbonio offrono un'intersezione unica tra alta rigidità e leggerezza, rendendole una scelta interessante per l'appassionato tecnico. Comprendendo la natura anisotropica del materiale, le sfumature dei pattern di tessitura e l'importanza di un montaggio corretto, i costruttori possono creare una tastiera che si sente precisa quanto appare.
Quando costruisci, ricorda di:
- Dai priorità al 3K Twill per una sensazione bilanciata.
- Evita di stringere eccessivamente per prevenire la delaminazione.
- Abbina con cavi di alta qualità e supporti ergonomici per un ecosistema ad alte prestazioni completo.
Per un approfondimento sugli standard del settore, consulta il Global Gaming Peripherals Industry Whitepaper (2026).
Appendice: Metodologia di Modellazione & Assunzioni
Modellazione di Scenario: Precisione di Input & Vestibilità Ergonomica
Questa analisi utilizza modellazione parametrica deterministica per stabilire benchmark di prestazioni. Sono modelli di scenario, non studi di laboratorio controllati.
Esecuzione 1: DPI Minimo Nyquist-Shannon (Modellazione di Precisione)
- Obiettivo: Determinare il DPI minimo per evitare salti di pixel in una configurazione competitiva 4K.
- Parametri: Risoluzione 3840px, FOV 103°, sensibilità 25cm/360°.
- Risultato: ~2.727 DPI necessari per fedeltà di movimento 1:1.
Esecuzione 2: Calcolatore di Vestibilità dell'Impugnatura (Modellazione Ergonomica)
- Obiettivo: Calcolare le dimensioni ideali dell'interfaccia mouse/tastiera per mani grandi.
- Parametri: Lunghezza mano 20,5cm, larghezza 95mm, impugnatura a artiglio.
- Risultato: Lunghezza ideale del dispositivo ~131mm; richiede elevazione esterna del polso per un allineamento neutro delle articolazioni.
| Parametro | Valore | Unità | Motivazione |
|---|---|---|---|
| Intervallo di Polling (8K) | 0.125 | ms | 1/Frequenza (Fisica Standard) |
| Ritardo di Sincronizzazione del Movimento (8K) | ~0,06 | ms | Euristica dell'intervallo metà |
| Lunghezza della Mano (P95) | 20.5 | cm | Dati Antropometrici ANSUR II |
| Modulo di Flessura (CF) | 150-230 | GPa | Specifiche del Composito Twill 3K |
| Contributo Acustico | 2-8 | % | Modellazione dell'analisi di frequenza |
Condizioni al Contorno:
- I risultati si applicano specificamente a fibra di carbonio twill 3K con resina epossidica.
- La vestibilità ergonomica si basa sui principi standard ISO 9241-410.
- Le prestazioni 8K richiedono I/O diretto dalla scheda madre; hub condivisi annullano i vantaggi di latenza.
Disclaimer: Questo articolo è solo a scopo informativo. Modificare tastiere meccaniche comporta la manipolazione di componenti piccoli ed elettronica sensibile; segui sempre le linee guida del produttore per evitare di invalidare le garanzie o causare danni. Se hai condizioni preesistenti a polso o mano, consulta un medico prima di modificare la configurazione ergonomica.
