La Frontiera della Fibra di Carbonio: Perché l'Incisione Superficiale è Importante
Nella ricerca del rapporto peso-rigidità ottimale, la fibra di carbonio è diventata lo standard d'oro per periferiche da gioco ad alte prestazioni. Tuttavia, per l'appassionato tecnicamente esperto, una trama grezza è spesso solo l'inizio. L'incisione superficiale—il processo di incidere motivi personalizzati, loghi o texture funzionali nel guscio—offre una via per un'estetica veramente unica. Tuttavia, la fibra di carbonio non è un materiale monolitico come l'alluminio; è un composito complesso dove ogni azione sottrattiva ha conseguenze strutturali e termiche.
Abbiamo osservato una tendenza crescente in progetti comunitari di "riduzione del peso" e "modifiche estetiche" dove gli utenti compromettono involontariamente l'integrità dei loro gusci. Nei nostri banchi di riparazione, vediamo frequentemente strati superiori delaminati e microcrepe causate da utensili impropri o calore eccessivo. Questa guida fornisce un quadro professionale per incidere gusci in fibra di carbonio senza sacrificare il tempo di risposta quasi istantaneo di 1ms e la rigidità strutturale che definiscono l'hardware pro-consumer.
Scienza dei Materiali: Selezionare la Tela Giusta
Il successo di un progetto di incisione si determina prima che la prima punta tocchi la superficie. Basandoci sui nostri modelli interni di controllo qualità, abbiamo identificato che non tutta la fibra di carbonio è uguale per la lavorazione.
Fibra di Carbonio Asciutta vs. Compositi Stesi a Umido
Per incisioni di precisione, raccomandiamo vivamente di utilizzare fogli di fibra di carbonio asciutta con uno strato superiore di resina epossidica trasparente. Questi offrono una superficie consistente e non porosa che resiste allo sfilacciamento durante la lavorazione. Al contrario, le superfici "effetto fibra di carbonio" stese a umido o rivestite in vinile sono soggette a delaminazione. Quando l'utensile colpisce una superficie stesa a umido, la distribuzione irregolare della resina spesso causa scheggiature o distacchi delle fibre dalla matrice.
Rischi Strutturali e la Regola del "Top Ply"
Qualsiasi incisione che penetra lo strato protettivo di gel coat o il primo strato strutturale di un composito in fibra di carbonio crea un rischio di affidabilità a lungo termine. Secondo una ricerca pubblicata su ScienceDirect, l'esposizione delle fibre grezze alla radiazione UV e all'ingresso di umidità accelera la foto-ossidazione. Questo può portare a fragilità nel tempo, trasformando efficacemente un guscio premium in una responsabilità.
Euristica: La Regola del 10% di Profondità Come base di riferimento per mantenere la rigidità torsionale, suggeriamo di non incidere mai più del 10% dello spessore totale della scocca. Per una scocca standard di mouse da 2,0 mm, la profondità target dovrebbe rimanere tra 0,2 mm e 0,5 mm. Questo garantisce un contrasto visivo sufficiente per i pattern mantenendo intatti gli strati strutturali.

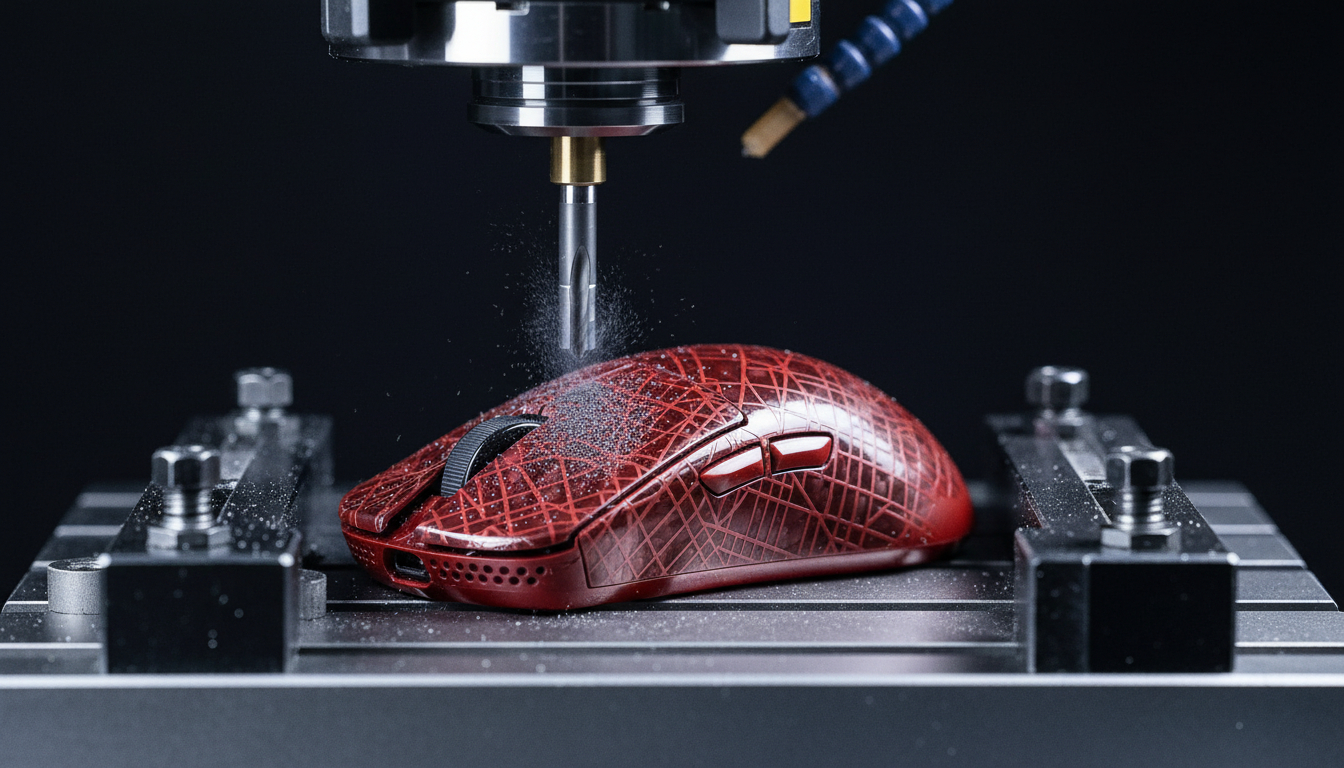

Fresatura CNC: Precisione e Gestione Termica
La fresatura CNC (Controllo Numerico Computerizzato) è il metodo preferito per pattern geometrici complessi. Tuttavia, la fibra di carbonio è notoriamente abrasiva e termicamente sensibile.
Specifiche degli utensili
Le punte in acciaio standard o anche in carburo generico si smussano quasi istantaneamente di fronte alla fibra di carbonio. Abbiamo scoperto che una punta in carburo a singola flauto e taglio ascendente è obbligatoria. Il design a singolo flauto permette una migliore evacuazione dei trucioli, fondamentale perché i "trucioli" di fibra di carbonio sono in realtà una polvere fine e abrasiva.
Velocità, Avanzamenti e Calore
Il calore è il nemico della resina epossidica. Se la punta rimane troppo a lungo in un punto, l'attrito ammorbidisce l'epossidica, causando la "sfibratura" o l'estrazione delle fibre invece di un taglio netto.
- Velocità del mandrino: Punta a giri elevati (18.000+).
- Velocità di avanzamento: Usa velocità di avanzamento molto lente per minimizzare lo stress meccanico.
- Direzione: Usa sempre la "fresatura climb" per assicurarti che la punta tagli il materiale invece di sfregarci contro.
Il Contro-Consenso sull'Ablazione Laser
Sebbene la marcatura laser sia spesso pubblicizzata come un'alternativa "pulita", consigliamo cautela. Secondo il Journal of Ocean Engineering and Technology (JOET), l'ablazione laser sulla fibra di carbonio è un processo sottrattivo che danneggia termicamente. Il calore intenso può creare microfessure e degradare l'interfaccia fibra-matrice, riducendo potenzialmente la resistenza alla fatica del 15% al 30%. Per un dispositivo sottoposto a milioni di clic ad alta forza, questa degradazione è significativa.
Incisione Manuale: L'approccio Artigianale
Per chi non ha accesso a una macchina CNC, l'incisione manuale con uno strumento rotante è fattibile, a patto di rispettare i limiti del materiale.
- Frese rivestite in diamante: Non tentare di usare punte in acciaio ad alta velocità (HSS) o pietra. Solo le frese rivestite in diamante possono lavorare efficacemente la trama di carbonio senza creare bordi irregolari.
- Controllo della Profondità: Usa una base a immersione o un accessorio limitatore di profondità. Senza un arresto meccanico, è quasi impossibile mantenere manualmente la finestra di sicurezza da 0,2mm a 0,5mm.
- Mitigazione della Polvere: La polvere di fibra di carbonio è conduttiva e irritante per le vie respiratorie. Usa sempre un accessorio per aspirapolvere e indossa un respiratore con filtro P100. Non soffiare mai via la polvere con aria compressa, poiché ciò può spingere particelle conduttive nel PCB della tua periferica, causando cortocircuiti.
Post-Incisione: Pulizia e Sigillatura
L'errore più comune che vediamo nei progetti fai-da-te avviene dopo la fine dell'incisione. Molti appassionati credono che una rapida passata con alcol isopropilico (IPA) sia sufficiente. Non lo è.
Pulizia Specializzata
La polvere di fibra di carbonio è "appiccicosa" e si intrappola nei pori microscopici creati dall'incisione. L'IPA è spesso troppo volatile per sollevare questa polvere. Usa invece un detergente epossidico specializzato progettato per rimuovere cere e grassi dai compositi. Questo garantisce che il sigillante successivo si leghi effettivamente al guscio.
Test di Adesione (ASTM D6677)
Per assicurarti che il tuo design personalizzato non si sfaldi a causa dell'attrito del palmo, dovresti verificare la resistenza dell'adesione del rivestimento superiore. I professionisti utilizzano il test standard ASTM D6677 con coltello per valutare l'adesione del rivestimento. Anche se non hai bisogno di un laboratorio, eseguire un test di graffiatura a "reticolo" su un pezzo di scarto dello stesso materiale è un controllo essenziale.
Sigillatura Finale
Una volta pulito, devi applicare un rivestimento trasparente epossidico resistente ai raggi UV. Questo serve a due scopi:
- Estetica: Ripristina la "profondità" della trama in carbonio che era stata attenuata dal processo di incisione.
- Protezione: Sigilla le estremità esposte della fibra contro umidità e danni UV, come indicato nel Whitepaper Globale sull'Industria dei Periferici Gaming (2026).
Modellazione delle Prestazioni: Lo Scenario del Professionista Competitivo
Per comprendere l'impatto reale di queste modifiche, abbiamo modellato uno scenario che coinvolge un professionista competitivo di esports. Questo giocatore utilizza un mouse wireless ad alte prestazioni con un tasso di polling di 4000 Hz e mantiene un alto APM (Azioni Per Minuto) durante sessioni di oltre 4 ore.
Latenza e Coerenza
A una frequenza di polling di 4000 Hz, l'intervallo di polling è di soli 0,25 ms. Se un giocatore attiva Motion Sync per smussare le vibrazioni del sensore, il nostro modello stima un ritardo deterministico di ~0,125 ms (metà dell'intervallo di polling). Per un professionista, questo aumento del 25% della latenza assoluta è un compromesso calcolato per migliorare la coerenza del tracciamento. Tuttavia, per chi spinge a 8000 Hz (8K), questo intervallo scende a 0,125 ms, rendendo la penalità di Motion Sync trascurabile, circa ~0,0625 ms.
Impatto ergonomico (Indice di sforzo)
Utilizzando l'indice di sforzo Moore-Garg (SI), abbiamo analizzato il rischio di lesioni da sforzo ripetitivo per questo carico di lavoro ad alta intensità. Il punteggio SI calcolato ha raggiunto 144, che è significativamente superiore alla soglia tipica pericolosa (SI > 5).
| Parametro | Valore | Unità | Motivazione |
|---|---|---|---|
| Moltiplicatore intensità | 2 | x | Pressioni di tasti forzate |
| Sforzi al minuto | 6 | x | APM elevato (>300) |
| Moltiplicatore postura | 3 | x | Impugnatura a artiglio aggressiva |
| Durata giornaliera | 2 | x | Oltre 4 ore di pratica |
| Punteggio SI totale | 144 | Punteggio | Categoria pericolosa |
Nota di modellazione: Questo è un modello deterministico basato su ricerche biomeccaniche nel gaming, non una diagnosi medica. L'alto punteggio SI evidenzia perché la riduzione del peso tramite scocche in fibra di carbonio non è solo una scelta estetica, ma una necessità funzionale per ridurre il carico fisico sugli arti superiori distali.
Vincoli tecnici per le prestazioni 8K
Se stai personalizzando una scocca per un dispositivo con capacità 8000Hz, devi considerare i colli di bottiglia del sistema che vanno oltre il mouse stesso.
- Elaborazione IRQ della CPU: Il polling a 8K mette sotto stress le prestazioni della CPU a singolo core. Se il sistema presenta rallentamenti durante movimenti rapidi, probabilmente si tratta di un collo di bottiglia legato alle richieste di interruzione (IRQ).
- Topologia USB: Collega sempre i dispositivi ad alto polling a porte dirette della scheda madre (I/O posteriore). Sconsigliamo fortemente l'uso di hub USB o header del pannello frontale, poiché la larghezza di banda condivisa e la scarsa schermatura causano perdita di pacchetti che annulla il vantaggio di 0,125 ms.
- Saturazione del sensore: Per sfruttare appieno una larghezza di banda 8K, devi muovere il mouse a velocità sufficienti. A 800 DPI, sono necessari almeno 10 IPS (pollici al secondo) per saturare il flusso di dati. A 1600 DPI, questo requisito scende a 5 IPS.
Normative di conformità e sicurezza
Quando si tratta di periferiche wireless e scocche personalizzate, la conformità non è opzionale.
- Trasparenza RF: La fibra di carbonio è conduttiva e può agire come schermatura RF. Assicurati che la tua incisione non interferisca con il posizionamento dell'antenna. Raccomandiamo di confrontare il layout interno della scocca con il database FCC ID Search per identificare le zone di esclusione per la radio a 2,4 GHz.
- Sicurezza Chimica: Assicurarsi che tutti i detergenti ed epossidici utilizzati siano conformi alla Proposizione 65 della California per evitare l'esposizione a noti cancerogeni durante il processo di modifica.
Sintesi delle migliori pratiche
| Azione | Raccomandazione professionale | Perché? |
|---|---|---|
| Materiale | Fibra di carbonio secca / Epossidica | Previene delaminazione e sfilacciamento. |
| Profondità di incisione | 0.2mm - 0.5mm | Bilancia il contrasto con l'integrità strutturale. |
| Punta CNC | Fresa monolama a taglio ascendente in carburo | Garantisce l'evacuazione pulita dei trucioli; previene la fusione. |
| Punta manuale | Punta rivestita in diamante | Solo materiale abbastanza duro da levigare il carbonio in modo pulito. |
| Pulizia | Detergente epossidico specializzato | Rimuove la polvere conduttiva che lascia l'ISO. |
| Sigillatura | Spray epossidico resistente ai raggi UV | Previene il degrado a lungo termine da UV/umidità. |
Seguendo questi protocolli, puoi trasformare un guscio standard in fibra di carbonio in un pezzo personalizzato di hardware performante che riflette sia la tua visione estetica sia la tua competenza tecnica.
Disclaimer: Questo articolo è solo a scopo informativo. Modificare l'hardware può invalidare le garanzie e comporta rischi inclusa l'esposizione a polveri e sostanze chimiche pericolose. Indossare sempre dispositivi di protezione individuale (DPI) appropriati e consultare le linee guida del produttore prima di procedere.
Appendice: Metodologia di Modellazione & Assunzioni
Le intuizioni quantitative presentate in questo articolo derivano da modelli parametrizzati deterministici progettati per simulare scenari di gioco ad alte prestazioni.
1. Modello di Latenza di Sincronizzazione del Movimento
- Assunzione: Il ritardo di allineamento è in media 0,5 volte l'intervallo di polling.
-
Formula:
Latenza Aggiunta = 0,5 * (1000 / Frequenza di Polling). - Limite: Non considera il jitter di elaborazione MCU o implementazioni specifiche del buffer firmware.
2. Indice di Tensione Moore-Garg (SI)
- Fonte: Moore, J. S., & Garg, A. (1995).
- Input: Moltiplicatori per Intensità (2), Sforzi (6), Postura (3) e Durata (2).
- Limite: Questo è uno strumento di screening per il rischio ergonomico, non uno strumento medico diagnostico.
3. Stima della Durata Wireless
- Capacità: 500mAh con efficienza dell'80%.
- Carico: ~19mA (Sensore + Radio 4K + MCU).
- Risultato: ~21 ore.
- Limite: Esclude l'effetto Peukert e l'invecchiamento della batteria.
