L'architettura CMOS: come vede un mouse da gioco
Riassunto rapido: Per garantire un tracciamento perfetto dei pixel su un monitor 1440p, si raccomanda un minimo di 1300 DPI per evitare l'aliasing. Sebbene frequenze di polling elevate (fino a 8000Hz) riducano la latenza di input a 0,125ms, richiedono una connessione diretta alla scheda madre per evitare jitter di sistema.
I mouse da gioco moderni sono telecamere ad alta velocità specializzate. Al centro di ogni periferica ad alte prestazioni c'è un sensore di navigazione ottica (ONS), un sistema complesso su chip (SoC) che cattura migliaia di immagini al secondo per calcolare il movimento con precisione sub-pixel. Per colmare il "divario di credibilità delle specifiche", gli utenti devono andare oltre i numeri di marketing come 26.000 DPI e comprendere la tecnologia CMOS (Semiconduttore Complementare a Ossido di Metallo) sottostante.

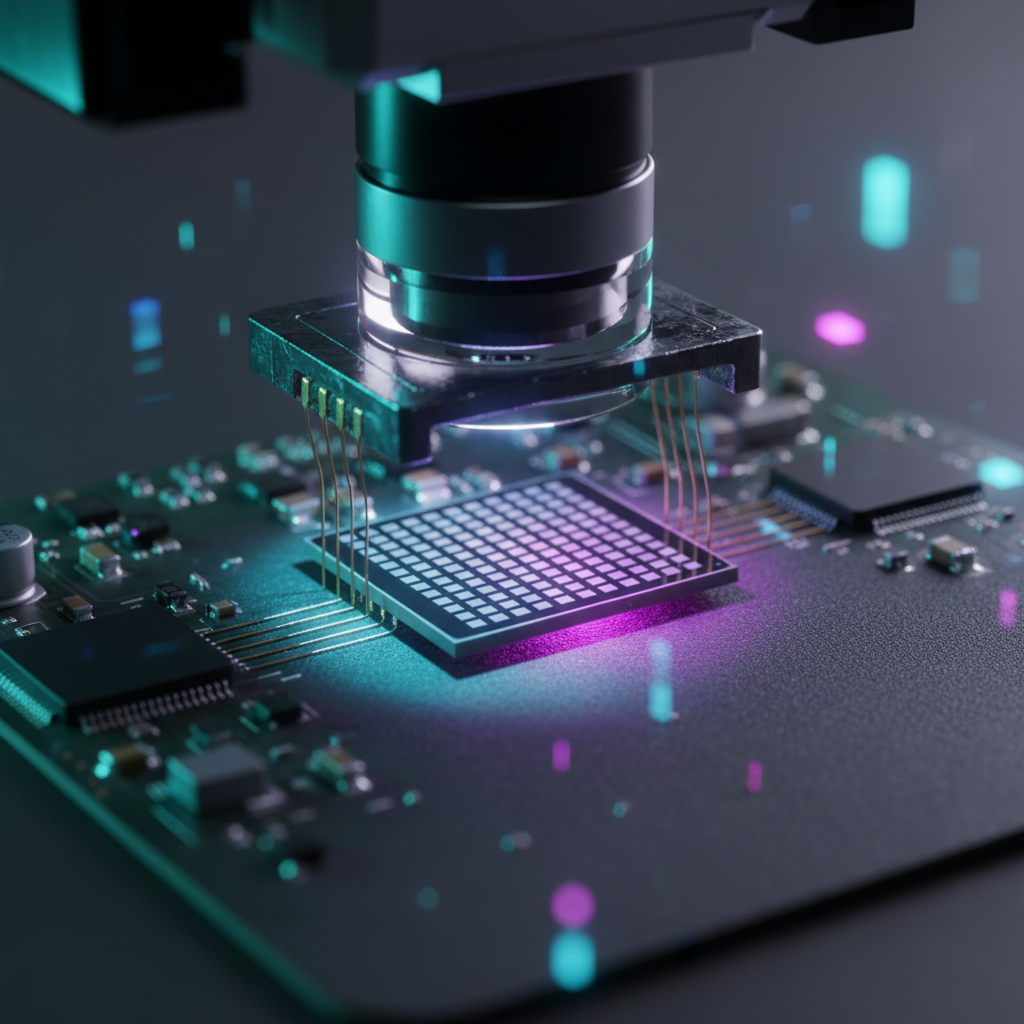

Il processo inizia con una sorgente di illuminazione (LED IR o laser) che si riflette sulle texture microscopiche del mousepad. Una lente specializzata concentra questa luce su un array di sensori CMOS (tipicamente 30x30 o 40x40 pixel). Mentre la Definizione della Classe USB HID (HID 1.11) regola come questi dati raggiungono il PC, l'elaborazione dell'immagine grezza avviene interamente all'interno del processore digitale del segnale (DSP) del sensore.
Elaborazione del segnale digitale e il differenziatore firmware

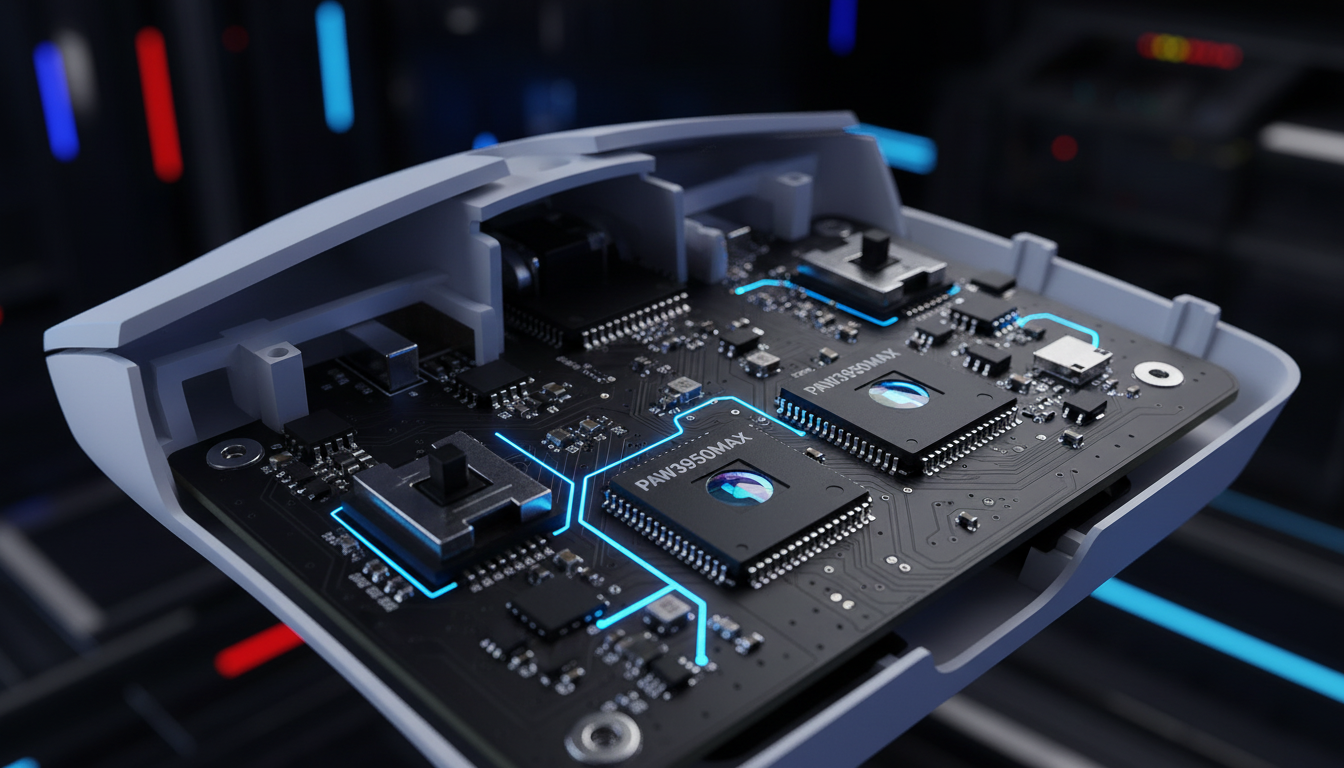

Un errore comune è pensare che solo il chip del sensore—come un PixArt PAW3395—determini le prestazioni. Tuttavia, l'analisi tecnica suggerisce che gli algoritmi firmware proprietari sono il vero elemento distintivo. Due mouse con lo stesso hardware possono mostrare latenze di movimento molto diverse in base all'implementazione DSP dell'OEM.
Il DSP esegue una cross-correlazione, confrontando l'"istantanea" corrente con quella precedente per identificare gli spostamenti dei pixel. Questo avviene a frequenze di fotogrammi spesso superiori a 10.000 FPS.
Nota tecnica (implementazione firmware): Basandosi su modelli comuni nelle analisi ingegneristiche, l'efficienza del DSP è il principale collo di bottiglia per la latenza del movimento. Mentre l'hardware definisce il "limite massimo", il firmware determina quanto il dispositivo si avvicina a quel limite. Classifichiamo queste affermazioni di prestazioni come Modelli di Scenario basati su condizioni ideali del firmware.
Decodificare il divario nelle specifiche: DPI, IPS e accelerazione
Sebbene 26.000 DPI sembri impressionante, la maggior parte dei giocatori professionisti utilizza da 400 a 1.600 DPI. Il vero pericolo del DPI "ultra-basso" su schermi ad alta risoluzione è il saltare pixel (aliasing).
Il minimo DPI di Nyquist-Shannon (calcolo riproducibile)
Per evitare aliasing, il sensore deve campionare la superficie a una frequenza almeno doppia rispetto alla risoluzione di movimento prevista. Possiamo calcolare la "Soglia DPI" usando i seguenti passaggi:
- Calcola Pixel Per Grado: $2560 \text{ px} / 103^\circ \text{ FOV} \approx 24.85 \text{ px/deg}$.
- Calcola Gradi Per Pollice di Movimento Fisico: A $35\text{cm/360}^\circ$ ($13.78\text{ in/360}^\circ$), un pollice di movimento equivale a $360 / 13.78 \approx 26.12^\circ$.
- Trova il PPI Target (Pixel Per Pollice): $24.85 \text{ px/deg} \times 26.12 \text{ deg/in} \approx 649 \text{ PPI}$.
- Applica Limite di Nyquist (Campionamento 2x): $649 \times 2 = \mathbf{1298 \text{ DPI}}$.
| Parametro | Valore | Unità | Motivazione |
|---|---|---|---|
| Risoluzione Orizzontale | 2560 | px | Monitor Standard 1440p |
| Campo Visivo Orizzontale | 103 | deg | Impostazione Tipica per Giochi FPS |
| Sensibilità | 35 | cm/360 | Gamma Competitiva Medio-Alta |
| Soglia DPI (Euristica) | ~1300 | DPI | Minimo per evitare aliasing/saltare |
La Frontiera degli 8000Hz: Latenza e Topologia di Sistema
L'industria sta passando da 1000Hz (intervallo 1,0ms) a 8000Hz (intervallo 0,125ms). Sebbene questo riduca il micro-stuttering, introduce vincoli tecnici significativi.
Sincronizzazione Movimento e il Compromesso di Latenza a 8K
La Sincronizzazione Movimento allinea i frame del sensore con gli eventi di polling USB. Nelle implementazioni più vecchie a 1000Hz, questo poteva aggiungere una "penalità" fino a metà dell'intervallo di polling.
- Penalità di Sincronizzazione Movimento a 1000Hz: ~0,5ms (Euristica: $0.5 \times \text{intervallo}$).
- Penalità di Sincronizzazione Movimento a 8000Hz: ~0,0625ms (Trascurabile).
Secondo il Whitepaper Globale sull'Industria dei Periferici Gaming (2026) (Whitepaper del Produttore/Studio non indipendente), il polling a 8K impone carichi pesanti sull'elaborazione delle Richieste di Interruzione (IRQ) della CPU. Per mantenere l'integrità del segnale, i ricevitori devono essere collegati direttamente alle porte I/O posteriori della scheda madre anziché a hub non alimentati.
Ergonomia e Interfaccia Fisica
L'Euristica Grip-Fit
Scegliere un mouse troppo grande per la tua mano porta al "crampo a artiglio". Basandoci sui dati antropometrici del Database ANSUR II, suggeriamo le seguenti euristiche di Grip-Fit:
- Lunghezza Ideale: Lunghezza della Mano × 0,6 (es. mano da 18cm = mouse da 10,8cm).
- Larghezza Ideale: Larghezza della Mano × 0,6.
Analisi Biomeccanica dello Sforzo (Modello Scenario)
Abbiamo modellato una sessione ad alta intensità utilizzando l'Indice di Sforzo Moore-Garg. Nota: questo è un modello euristico per il gioco competitivo; l'uso casuale produrrà punteggi significativamente più bassi.
| Variabile | Moltiplicatore | Contesto dello Scenario |
|---|---|---|
| Intensità dello Sforzo | 3.0 | Colpi a scatto ad alta velocità (Difficile) |
| Sforzi al Minuto | 2.0 | APM elevato (9-14 sforzi/min) |
| Postura | 2.0 | Impugnatura a artiglio aggressiva (>20° di deviazione) |
| Durata per Giorno | 2.0 | 4-8 ore di allenamento |
| Indice Totale di Sforzo | 24 | Pericoloso (Soglia > 5) |
Nota: I moltiplicatori si basano sulle tabelle standardizzate di Moore & Garg (1995). Un punteggio di 24 indica un alto rischio di disturbi muscoloscheletrici in compiti ripetitivi.
Fiducia, Sicurezza e Conformità
I mouse wireless devono rispettare rigorosi standard di sicurezza. Organismi autorevoli come la FCC e ISED Canada regolano l'output RF. Inoltre, i mouse con batterie al litio devono superare gli standard ONU 38.3 per impatto e stabilità termica.
Checklist Tecnica per un Tracciamento Ottimale
| Azione da Intraprendere | Requisito Tecnico | Perché è Importante |
|---|---|---|
| Controllo della Superficie | Fibra ad alta densità non riflettente | Previene "spin-out" sul sensore CMOS |
| Allineamento DPI | Allineamento alla risoluzione (es. 1300+ per 1440p) | Evita il salto di pixel (limite di Nyquist) |
| Topologia di Polling | I/O Diretto Posteriore della Scheda Madre | Previene colli di bottiglia IRQ e perdita di pacchetti |
| Firmware | Controlla le Pagine Driver del Produttore | Gli aggiornamenti DSP possono ridurre la latenza del movimento |
Modellazione dello Scenario: Parametri Riproducibili
I dati quantitativi in questo articolo derivano dalle seguenti assunzioni:
| Parametro | Valore | Motivazione |
|---|---|---|
| Frequenza di Polling | 8000 Hz | Standard competitivo di fascia alta |
| Risoluzione Orizzontale | 2560 px | Monitor Gaming 1440p |
| Ritardo di Sincronizzazione del Movimento | 0,0625 ms | $0.5 \times (1/8000)$ Intervallo di Polling |
| Limite Inferiore DPI | 1298 DPI | Limite di Campionamento Nyquist-Shannon |
Condizioni al Contorno:
- I modelli assumono una risposta lineare del sensore e nessuna perdita di pacchetti.
- Lo sforzo ergonomico presuppone un gameplay FPS ad alta intensità.
- I DPI minimi sono calcolati per una mappatura pixel 1:1; la funzione software "Precisione del Puntatore" (accelerazione) invaliderà questi requisiti.
Disclaimer: Questo articolo è solo a scopo informativo. Le valutazioni ergonomiche si basano su modelli della popolazione generale e non costituiscono consigli medici.
