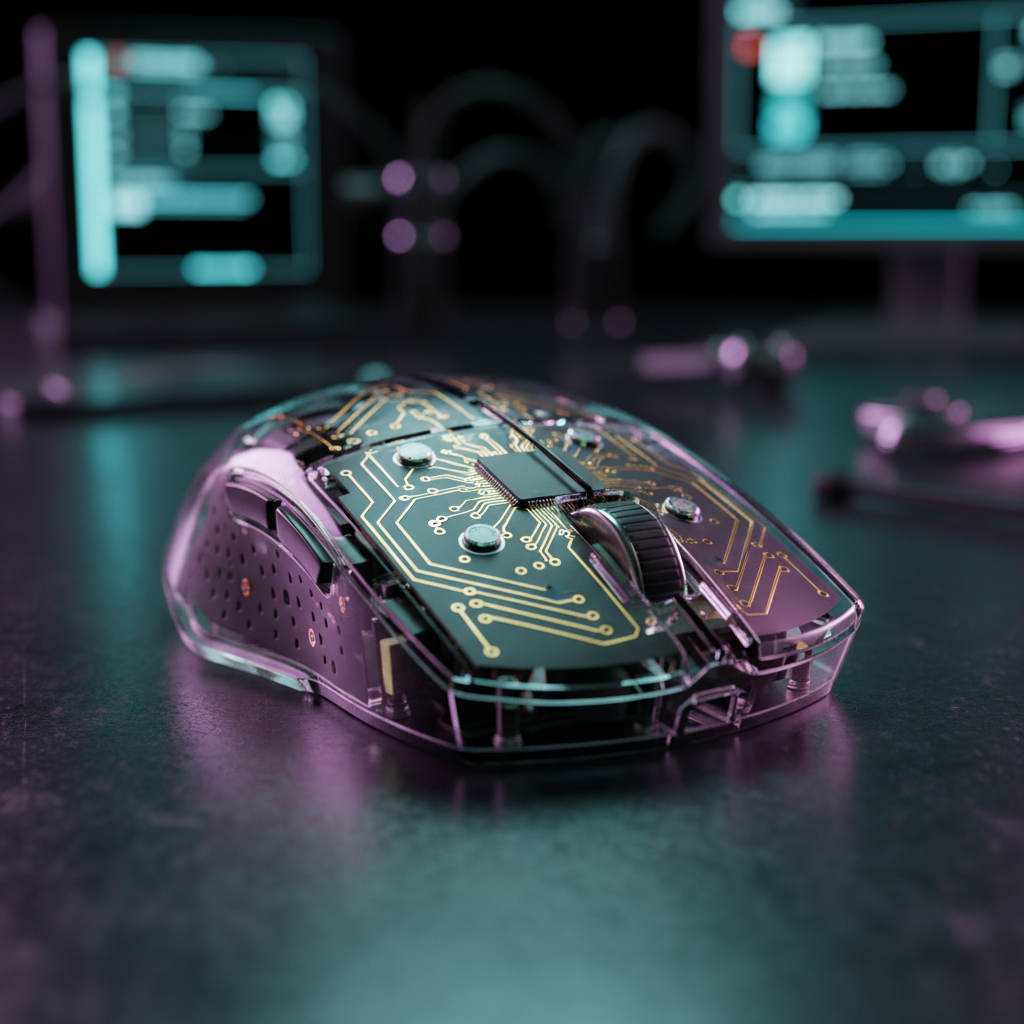

Estetica interna del PCB: perché la disposizione dei componenti è importante adesso

La Rivoluzione Trasparente: Oltre il "Cambio Scocca"

Nell'attuale panorama delle periferiche da gioco, stiamo assistendo a un significativo cambiamento nella filosofia di design. Per anni, l'estetica "gaming" era definita da angoli aggressivi e plastiche opache. Oggi, un nuovo movimento "Pro-Consumer" dà priorità alla trasparenza—non solo come scelta stilistica, ma come impegno per la visibilità ingegneristica. Quando la scocca è trasparente, il circuito interno diventa una parte centrale dell'identità del prodotto.

Passare da un involucro opaco a uno trasparente non è una semplice sostituzione di materiale; richiede una completa rivalutazione della linea di assemblaggio. Nei nostri banchi di riparazione e nelle nostre verifiche di produzione, abbiamo osservato che ogni componente interno—dal marchio dei condensatori al colore della maschera di saldatura—diventa un dettaglio visibile al cliente. Questa trasparenza affronta quella che chiamiamo la "Lacuna di Credibilità delle Specifiche." Mostrando l'hardware, i brand dimostrano che le prestazioni dichiarate sono supportate da silicio di alta qualità e layout accurati.

Il Cambiamento Ingegneristico: Da Nascosto a Protagonista

Nel design periferico tradizionale, la scheda a circuito stampato (PCB) è un componente utilitaristico. Spesso è verde o blu standard, con componenti posizionati dove si adattano più efficientemente per minimizzare la lunghezza delle tracce e i costi. Tuttavia, sotto una scocca trasparente, un PCB verde standard con componenti disposti in modo casuale appare caotico e di bassa qualità.

I designer esperti ora trattano il layout del PCB con principi di design industriale. Questo comporta diverse transizioni chiave:

• Array Simmetrici di Componenti: Allineamento di SMD (Dispositivi a Montaggio Superficiale) e condensatori in griglie o schemi simmetrici per creare un aspetto "tech-noir" o architettonico.
• Instradamento Pulito delle Tracce: Passaggio da un instradamento "solo funzionale" a un "instradamento estetico", dove le tracce di rame sono disposte con angoli e spaziature coerenti.
• Selezione della Maschera di Saldatura: Utilizzo di maschere di saldatura nere o bianche invece del verde standard. Le maschere nere offrono un aspetto elegante e "stealth", mentre quelle bianche possono amplificare l'illuminazione RGB interna.

Riepilogo Logico: La nostra analisi dell'estetica interna presume che la coesione visiva sia direttamente correlata al valore percepito. Questo si basa su modelli comuni derivati dal supporto clienti e dal feedback della community, dove gli utenti associano "interni puliti" a "ingegneria premium."

Scienza dei Materiali: Il Paradosso Durabilità-Chiarezza

La scelta della plastica trasparente è il fattore più critico per il successo di una periferica trasparente. I designer solitamente scelgono tra policarbonato (PC) e polimetilmetacrilato (PMMA/Acrilico). Secondo la ricerca di Alpine Mold sulle plastiche trasparenti, esiste un compromesso inevitabile tra durata e chiarezza ottica.

Valori stimati basati su tabelle standard delle proprietà dei materiali (non uno studio di laboratorio).

Mentre il policarbonato è lo standard industriale per le scocche dei mouse grazie alla sua resistenza agli urti, ha un tasso di diffusione della luce più elevato. Questo può creare un effetto "nuvoloso" se non gestito correttamente. Il PC di qualità inferiore può sviluppare micro-graffi durante l'assemblaggio che diffondono la luce interna dei LED, oscurando la PCB progettata con cura. Per questo prodotti come il ATTACK SHARK 68 KEYS ACRYLIC WRIST REST usano acrilico di alta qualità; la priorità lì è una chiarezza superiore al 92% per mostrare la superficie della scrivania o l'illuminazione della tastiera sottostante.

La PCB come arte: maschere di saldatura e rapporti di contrasto

Il colore della scheda PCB stessa (la maschera di saldatura) è la base dell'estetica interna. Sebbene il verde sia il più economico, è raramente usato in design trasparenti.

1. Maschere di saldatura nere: Sono le più popolari per dispositivi "Pro-Consumer". Nascondono più efficacemente le tracce di rame, creando una superficie nera uniforme che fa risaltare componenti placcati in oro o LED RGB.
2. Maschere di saldatura bianche: Queste agiscono come un riflettore naturale per la luce. Quando usate con prodotti come il ATTACK SHARK 120 Keys PBT Dye-Sublimation Pudding Keycaps Set, un PCB interno bianco può aiutare il "bagliore" RGB a riempire in modo più uniforme l'intera metà inferiore traslucida dei keycaps.

Tuttavia, c'è un costo nascosto in queste scelte. Secondo i dati di AllPCB sulla produzione, i colori non standard delle PCB creano tipicamente un aumento del costo di produzione del 15-30% e possono estendere i tempi di consegna di 2-4 settimane. Inoltre, le PCB bianche richiedono serigrafia nera per la leggibilità ma soffrono di rapporti di contrasto inferiori del 40-60% rispetto alle PCB verdi con serigrafia bianca. Questo le rende oggettivamente inferiori per il controllo qualità dell'assemblaggio automatizzato, richiedendo più tempo per l'ispezione manuale.

Prestazioni vs. Estetica: la sfida del polling 8K

Nella ricerca del vantaggio "Pro-Consumer", l'estetica interna non deve mai compromettere le prestazioni. Questo è particolarmente evidente nell'implementazione dei tassi di polling a 8000Hz (8K). Per un mouse come il ATTACK SHARK A2 Transparent RGB Wireless Mouse with Battery Level Display, il layout interno deve ospitare un MCU (Unità Microcontrollore) ad alte prestazioni capace di gestire un interrupt ogni 0,125ms.

Le euristiche delle prestazioni 8K

Per mantenere l'integrità di un segnale 8K mantenendo visibili gli interni, devono essere seguite diverse regole di ingegneria:

• Motion Sync Latency: A 8000Hz, Motion Sync aggiunge un ritardo deterministico di soli ~0,0625ms (metà dell'intervallo di polling). Questo è un tempo di risposta quasi istantaneo che offre un vantaggio competitivo nel tracciamento.
• Saturazione del Sensore: Per saturare effettivamente la larghezza di banda a 8000Hz, l'utente deve muoversi a una velocità specifica rispetto al proprio DPI. Per esempio, è necessario muoversi ad almeno 10 IPS a 800 DPI; tuttavia, a 1600 DPI, bastano 5 IPS per generare abbastanza pacchetti dati per il flusso 8K.
• Compromessi della Batteria: Il polling ad alta velocità consuma molta energia. Funzionare a 8000Hz riduce tipicamente l'autonomia wireless di circa il 75-80% rispetto ai 1000Hz standard. Per questo motivo il Mouse A2 include un display dedicato del livello della batteria—la trasparenza sull'energia è importante quanto la trasparenza della scocca.

Nota Metodologica: Queste stime di prestazione derivano dal Whitepaper Globale sull'Industria delle Periferiche Gaming (2026) e dai modelli standard di elaborazione delle richieste di interruzione (IRQ) MCU.

Produzione e Controllo Qualità: La Regola del 20%

La sfida più significativa nel design di periferiche trasparenti è l'aumento dei requisiti di Controllo Qualità (QA). In un mouse opaco, polvere interna, residui di adesivo o componenti leggermente disallineati sono invisibili all'utente finale. In un'unità trasparente, questi difetti sono immediatamente inaccettabili.

Come regola generale, suggeriamo di allocare almeno 15-20% di tempo QA aggiuntivo per le unità con scocca trasparente. Questo tempo viene utilizzato per:

1. Ispezione dei Detriti Interni: Utilizzare un'illuminazione localizzata ad alta intensità per controllare la presenza di polvere intrappolata tra la scocca e il PCB.
2. Gestione degli Adesivi: Assicurarsi che qualsiasi colla utilizzata per le guide luminose interne o i supporti della batteria sia applicata con precisione chirurgica.
3. Allineamento dei Componenti: Verificare che i componenti a foro passante (come gli encoder della rotella di scorrimento o gli interruttori) siano perfettamente perpendicolari al PCB.

Conformità e Sicurezza: Verifica delle "Foto Interne"

Per il modder attento al valore, il motto è "fidati ma verifica". Uno dei modi migliori per controllare la qualità interna di un dispositivo prima dell'acquisto è utilizzare il FCC Equipment Authorization (FCC ID Search). Cercando il Codice del Concessionario o il numero di modello, spesso è possibile accedere alle "Foto Interne" inviate durante il processo di certificazione.

Queste foto rivelano la vera natura del layout della PCB, la schermatura di sicurezza della batteria e la posizione dell’antenna. Per esempio, una periferica wireless ben progettata dovrebbe avere l’antenna isolata dalle piste ad alta frequenza per evitare interferenze. In un dispositivo trasparente, vedere una traccia antenna pulita e isolata è un segno di ingegneria professionale.

Analisi dello Scenario: Scegli il Tuo Percorso Estetico

Quando scegli una configurazione trasparente o traslucida, considera questi due percorsi distinti:

Scenario A: Il Minimalista "Tech-Noir"

• Focus: Bellezza strutturale e simmetria.
• Hardware: Gusci trasparenti con tinta scura e PCB a solder mask nera.
• Vantaggio: Offre un aspetto sofisticato e retro-futuristico che nasconde piccole imperfezioni interne pur mostrando l’"anima" della macchina.
• Ottimizzazione: Usa il ATTACK SHARK CM02 eSport Gaming Mousepad in una tonalità scura per fornire uno sfondo ad alto contrasto che fa risaltare i componenti interni.

Scenario B: Il "Massimalista RGB"

• Focus: Diffusione della luce e vivacità.
• Hardware: Gusci trasparenti o satinati con PCB a solder mask bianca.
• Vantaggio: La PCB bianca agisce come un motore di luce, riflettendo i raggi RGB all’interno del telaio per un effetto "immerso nel neon".
• Ottimizzazione: Abbina con keycaps pudding per massimizzare il rapporto "glow-to-surface".

Conclusione: Il Nuovo Standard di Responsabilità

La tendenza verso l’estetica interna delle PCB rappresenta più di una moda passeggera. È un passo verso la responsabilità dell’hardware. Quando un marchio ti permette di vedere i condensatori, la MCU e il tracciamento delle piste, ti invita a giudicare il loro lavoro.

Per la comunità del modding e gli appassionati di gaming, questa trasparenza offre un nuovo livello di personalizzazione. Che tu stia ispezionando un dispositivo tramite la Ricerca FCC ID o ammirando la disposizione simmetrica attraverso un guscio trasparente, il messaggio è chiaro: ciò che c’è all’interno conta più che mai. Scegliendo periferiche che danno priorità al design interno, non stai solo acquistando uno strumento; stai investendo in un’opera di ingegneria che rifiuta di nascondere la sua complessità.

Fonti & Riferimenti

1. Whitepaper sull'Industria Globale delle Periferiche da Gioco (2026)
2. Autorizzazione FCC per Apparecchiature (Ricerca FCC ID)
3. Alpine Mold - I Migliori Materiali Plastici Trasparenti: PC vs PMMA vs PS vs PETG
4. AllPCB - L'Impatto del Colore della Solder Mask sulla Produzione
5. Moko Technology - Guida al Contrasto e alla Leggibilità della Solder Mask

Disclaimer: Questo articolo è solo a scopo informativo. Modificare componenti interni o aprire le periferiche può invalidare la garanzia del produttore. Maneggiare sempre con cura le batterie al litio e fare riferimento alle linee guida ufficiali sulla sicurezza.
