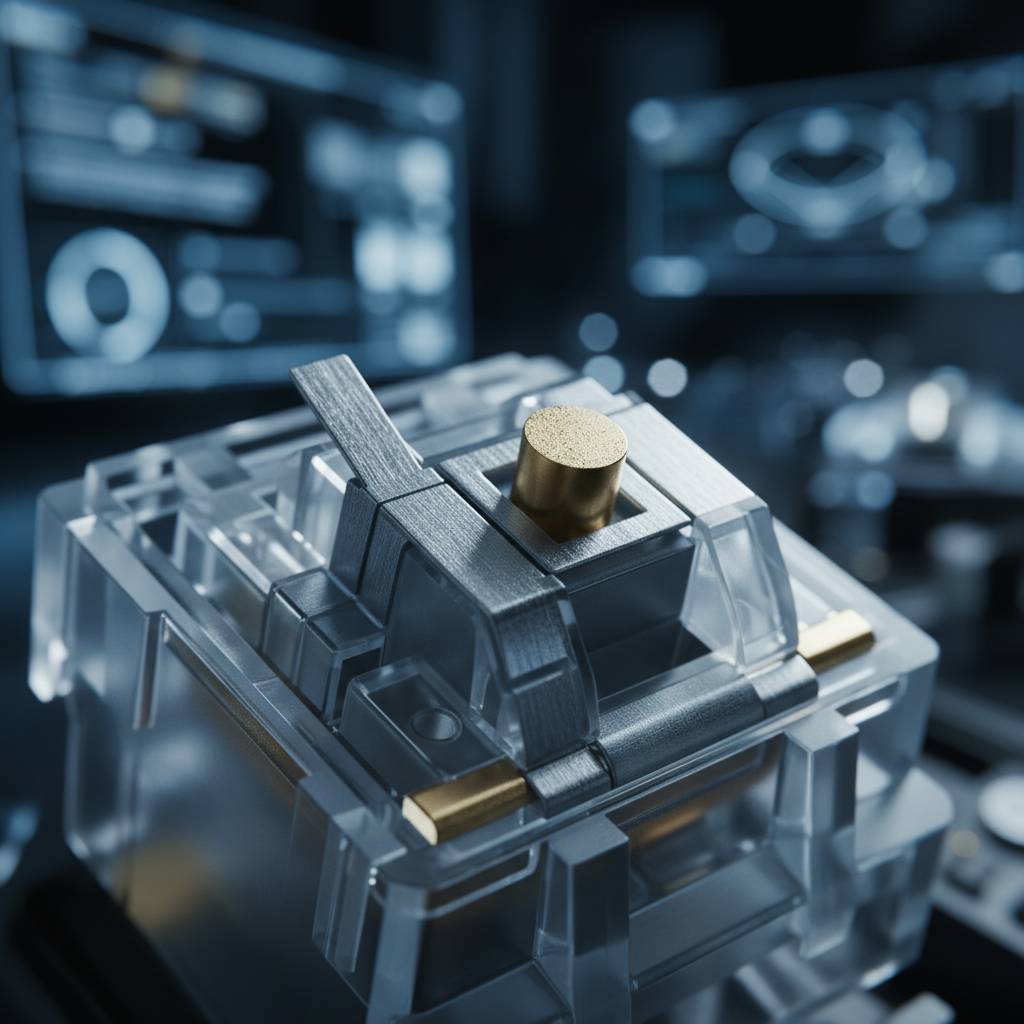

Metallurgia delle molle a balestra: come i materiali a contatto prevengono le vibrazioni

La fisica del "chatter" dei contatti: risonanza ed elasticità

Il "chatter" dei tasti è raramente un semplice guasto meccanico; è tipicamente una manifestazione di instabilità risonante all'interno dell'assemblaggio dell'interruttore. Quando un interruttore viene azionato, la molla a balestra – un componente sottile e conduttivo in lega di rame – viene spinta a contatto con un terminale stazionario. Questa collisione induce energia cinetica che si traduce in vibrazioni ad alta frequenza.

Se le proprietà di smorzamento del materiale sono insufficienti o la geometria della foglia è scarsamente sintonizzata, la molla può "rimbalzare" dal terminale più volte prima di raggiungere uno stato elettrico stabile. Sebbene alcuni appassionati suggeriscano che l'aumento dell'attrito tra le foglie possa smorzare questo effetto, i dati ingegneristici indicano che un attrito eccessivo spesso porta a un'usura prematura o sposta il sistema in modalità risonanti dannose.

Basandosi sui principi metallurgici generali, le proprietà critiche sono il modulo di elasticità e la densità di massa del materiale, che determinano la frequenza naturale della molla. Ottimizzando queste variabili, gli ingegneri mirano a garantire che le frequenze naturali rimangano al di fuori dei tipici intervalli di eccitazione generati durante la digitazione rapida (solitamente 5–20 Hz) o il gioco.

Tecnologia Gold-Crosspoint: stabilire soglie di durabilità

Per prevenire l'ossidazione e mantenere una bassa resistenza di contatto, l'industria utilizza la tecnologia "gold-crosspoint". Tuttavia, il termine "placcato in oro" può essere fuorviante senza parametri di spessore definiti.

Nell'ingegneria ad alte prestazioni, lo spessore dello strato d'oro è direttamente correlato al punto di "usura". Mentre gli interruttori standard per consumatori spesso utilizzano una "doratura flash" (tipicamente <0,1 micron), questo strato può essere compromesso relativamente rapidamente sotto uso intenso. Per gli interruttori che mirano a 50 milioni a 100 milioni di attuazioni, è generalmente richiesta un'applicazione più spessa per resistere all'azione di "pulitura" cumulativa del contatto.

• Grado Standard: 0,1–0,5 micron (Adatto per uso generale in ufficio).
• Grado Premium/Gaming: 1,0–3,0 micron (Consigliato per attuazioni ad alta frequenza).
• Euristiche per Usi Estremi: 3–5 micron di oro duro (ad esempio, oro indurito al cobalto secondo ASTM B488 Tipo II) è spesso citato come obiettivo di progettazione per ambienti in cui l'integrità del segnale deve essere mantenuta nonostante alta umidità o condizioni atmosferiche corrosive.

La geometria del punto di contatto è altrettanto vitale. Un "crosspoint" arrotondato e lucidato facilita una "azione di pulitura" costante, che aiuta a rimuovere detriti microscopici e assicura una superficie di contatto fresca, riducendo così la probabilità di rumore del segnale (chatter).

Selezione dei materiali: leghe di rame e prestazioni di smorzamento

Il metallo base della molla a balestra è solitamente una lega a base di rame, come il bronzo fosforoso o il rame al berillio ad alta conducibilità (entro i limiti RoHS), selezionato per il suo equilibrio tra conducibilità elettrica e resistenza alla fatica.

Nota: Questi valori rappresentano proprietà tipiche dei materiali e possono variare in base a specifici processi di tempra e trattamento termico.

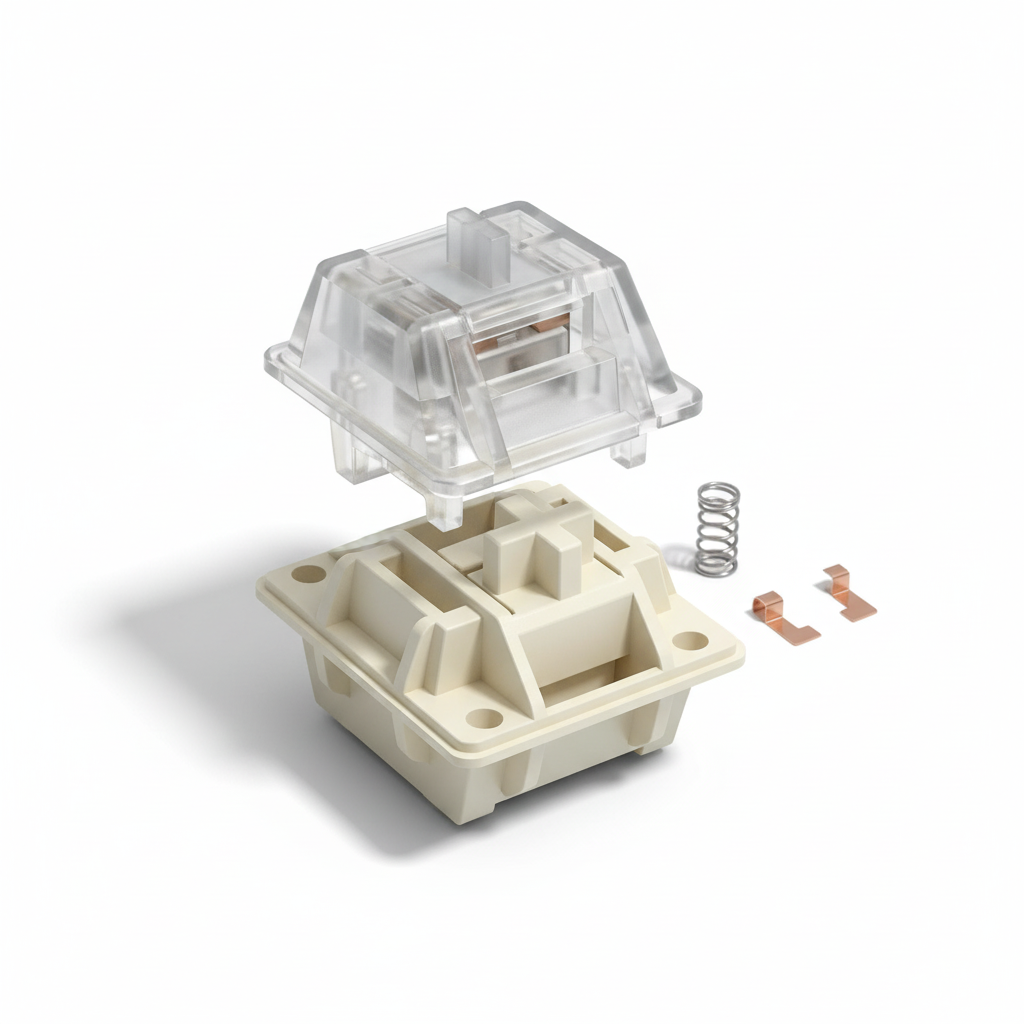

Oltre alla metallurgia, l'integrazione di rivestimenti polimerici, come nylon o POM, contribuisce a sopprimere le vibrazioni metallo-su-metallo. Come discusso nel nostro confronto tecnico tra Nylon vs. Policarbonato, questi materiali forniscono lo smorzamento meccanico necessario per minimizzare il "rimbalzo" fisico alla sua origine.

Stress ambientale e integrità del segnale

Le prestazioni nel mondo reale devono tenere conto delle variabili ambientali. Test di ciclo di vita accelerati, che spesso comportano camere a spruzzo salino o ad alta umidità, dimostrano che anche una placcatura premium può fallire se l'alloggiamento dell'interruttore non fornisce una tenuta adeguata. Le particelle possono agire come abrasivi, accelerando l'usura dello strato d'oro e aumentando il coefficiente di attrito (COF).

Nelle regioni ad alta umidità, la "corrosione da sfregamento" — movimenti microscopici che consumano i rivestimenti protettivi — rappresenta un rischio significativo. I dispositivi che aderiscono agli standard FCC Equipment Authorization o ISED Canada Radio Equipment List (REL) sono sottoposti a test per garantire che rimangano stabili in varie condizioni elettromagnetiche e ambientali.

Test avanzati: verifica e controllo qualità

Per verificare l'integrità metallurgica di un interruttore, gli ingegneri vanno oltre i test binari "on/off" per analizzare il tempo di salita e la stabilità del segnale elettrico.

Checklist di verifica tecnica

Per gli ingegneri o gli appassionati esperti che desiderano convalidare la qualità degli interruttori, vengono tipicamente impiegate le seguenti procedure:

1. Misurazione del tempo di rimbalzo: utilizzare un oscilloscopio per misurare il tempo dal contatto iniziale a un segnale stabile. Per il gaming ad alte prestazioni, un tempo di rimbalzo fisico di <1ms è il riferimento del settore.
2. Test di resistenza di contatto (CR): misurare la CR prima e dopo un test di stress di 10 milioni di cicli. Un aumento di >20% spesso indica l'usura della placcatura.
3. Analisi sezionale: test distruttivi tramite microscopia per verificare lo spessore effettivo della placcatura in oro rispetto alle specifiche del produttore.
4. Invecchiamento ambientale: sottoporre i campioni a 48 ore di elevata umidità (90% UR) per verificare la formazione di ossido sulla molla a balestra.

Utilizzando strumenti come NVIDIA Reflex Analyzer, è possibile misurare la latenza "click-to-photon". Tuttavia, il "debounce time" interno – il ritardo del firmware per tenere conto del rimbalzo metallurgico – è il punto in cui la qualità del materiale si fa sentire davvero. Le leghe ad alta purezza consentono impostazioni di debounce inferiori, riducendo direttamente il ritardo di input.

Analisi di scenario: requisiti specifici dell'applicazione

La necessità di metallurgia avanzata varia in base all'intensità d'uso e ai fattori ambientali.

Scenario A: Configurazione standard casa/ufficio In ambienti climatizzati con un uso moderato (2-4 ore/giorno), i contatti standard placcati in oro sono solitamente sufficienti. La preoccupazione principale è spesso il profilo acustico piuttosto che la durabilità estrema.

Scenario B: Esports competitivi e ambienti ad alta umidità Per giocatori professionisti o utenti in climi tropicali, si raccomanda vivamente una placcatura premium (1.0–3.0μm+). Quando si opera con frequenze di polling di 8000Hz (intervalli di 0.125ms), qualsiasi instabilità metallurgica che causi un rimbalzo del segnale più lungo dell'intervallo di polling può comportare pacchetti persi o jitter.

Conformità normativa e sicurezza dei materiali

I materiali utilizzati negli interruttori moderni devono essere conformi agli standard di sicurezza internazionali per garantire sia le prestazioni che la responsabilità ambientale:

• Regolamento REACH: La lista dei candidati ECHA (SVHC) monitora le sostanze preoccupanti negli alloggiamenti in polimero.
• Direttiva RoHS UE: La Direttiva RoHS limita l'uso di sostanze pericolose come piombo o cadmio nelle leghe delle molle a balestra.
• Direttiva sulle apparecchiature radio (RED): Per le periferiche wireless, la conformità alla RED UE garantisce che la trasmissione di dati ad alta velocità (2,4 GHz) non interferisca con altre infrastrutture critiche.

Attrezzatura di implementazione consigliata

Per completare gli interruttori ad alte prestazioni, il percorso del segnale deve essere preservato:

• Integrità del segnale: Cavi come l'ATTACK SHARK C04-C COILED CABLE utilizzano una schermatura di alta qualità per prevenire che l'EMI influenzi la tempistica delicata.
• Risposta ad alta velocità: Dispositivi come l'ATTACK SHARK X8PRO sono progettati per sfruttare la stabilità dei materiali di contatto avanzati a frequenze di polling di 8000 Hz.
• Personalizzazione: Per coloro che privilegiano l'estetica e le prestazioni, il set ATTACK SHARK 120 Keys PBT offre un alloggiamento durevole per assemblaggi di interruttori premium.

Disclaimer: Questo articolo è a scopo informativo e riflette principi ingegneristici generali nel settore delle tastiere meccaniche. Le prestazioni dei singoli prodotti possono variare in base alle tolleranze di produzione, alle condizioni ambientali e ai modelli di utilizzo specifici.
