Esclusione Manuale: quando l'auto-calibrazione dei sensori magnetici fallisce

Soluzione Rapida: Lista di Controllo per la Calibrazione Manuale

Se la tua tastiera Hall Effect (HE) ti sembra inconsistente o il "Rapid Trigger" non si resetta come previsto, segui questo protocollo di alto livello prima di presumere un guasto hardware.

• Fase 1: Riscaldamento Termico. Lascia la tastiera collegata per 30 minuti per raggiungere l'equilibrio termico.
• Fase 2: Isola USB. Collega direttamente alla porta I/O posteriore della scheda madre. Scollega i dispositivi ad alto assorbimento (HDD esterni, tappetini RGB) dallo stesso hub.
• Fase 3: Corsa Completa. Nella modalità di calibrazione manuale del tuo driver, premi ogni tasto fino al finecorsa fisico e rilascialo completamente.
• Fase 4: Il Test del Tocco. Tocca leggermente i copritasti per verificare che l'attuazione avvenga entro un intervallo consistente (varianza di ±0,02 mm).

Albero Decisionale: Quando Calibrare?

• Punti di attuazione che variano? $\rightarrow$ Esegui la calibrazione manuale.
• Input "fantasma" o tasti bloccati su "on"? $\rightarrow$ Controlla le interferenze magnetiche, quindi calibrazione manuale.
• Sensazione inconsistente dopo un cambio di temperatura ambiente? $\rightarrow$ Esegui la calibrazione manuale.
• Fallimento persistente dopo 3 o più tentativi? $\rightarrow$ Contatta il supporto del produttore.

L'Architettura del Rilevamento Magnetico e la Necessità di Calibrazione

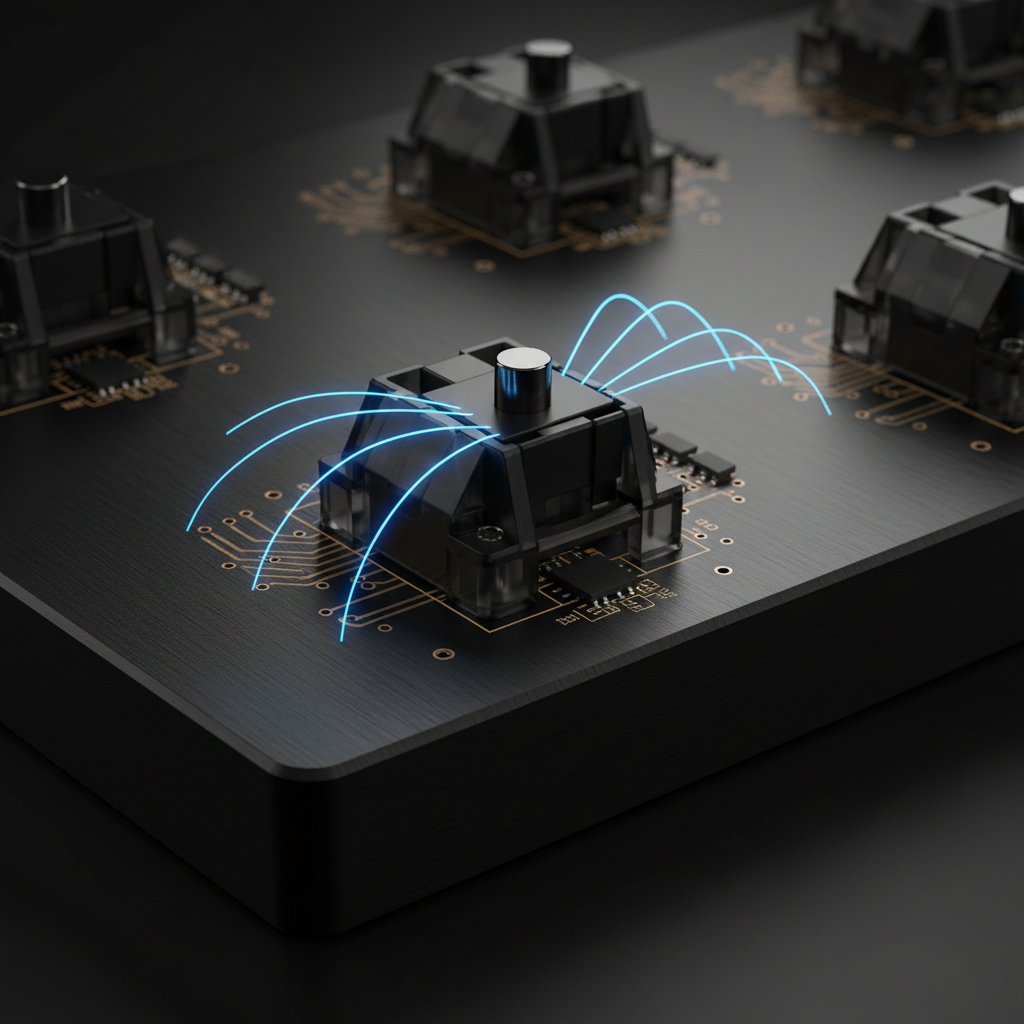

Il passaggio dagli interruttori meccanici a contatto tradizionali ai sensori magnetici Hall Effect (HE) rappresenta un cambiamento fondamentale nell'ingegneria delle periferiche da gioco. A differenza degli interruttori meccanici che si basano sul contatto fisico metallico — un processo soggetto a ossidazione, usura e ritardi di debounce — i sensori magnetici misurano i cambiamenti nella densità del flusso magnetico mentre un magnete si muove verso un sensore sulla PCB.

Tuttavia, i sensori magnetici sono intrinsecamente analogici. Secondo Allegro MicroSystems, la tensione di Hall è sensibile alle fluttuazioni di temperatura e alle interferenze elettromagnetiche esterne (EMI). Le tastiere moderne impiegano algoritmi di auto-calibrazione per stabilire un "punto nullo". Sebbene efficaci per la deriva di routine, specifiche condizioni operative — come il gioco competitivo ad alta frequenza — possono causare il fallimento di questi algoritmi, richiedendo un'override manuale per ripristinare un'accuratezza di attuazione 1:1.

L'Effetto "Hunting": Perché l'Auto-Calibrazione Fallisce

Gli algoritmi di auto-calibrazione monitorano tipicamente lo stato di riposo del sensore per regolare il punto zero definito dal software. Tuttavia, basandosi su schemi osservati nel nostro supporto tecnico e nei dati di reso hardware, le pressioni rapide e ripetute dei tasti al limite del raggio di azione di un sensore possono innescare il fenomeno del "hunting" (inseguimento).

In questo scenario, l'algoritmo di compensazione interno tenta di trovare il punto nullo corretto ma lo supera a causa dell'alta frequenza di input. Ciò fa sì che il punto di riferimento del sensore si sposti dinamicamente. Invece di un reset stabile del Rapid Trigger a 0,1 mm, l'utente potrebbe sperimentare variazioni di ±0,05 mm o più. Questa varianza è particolarmente dannosa negli ambienti FPS competitivi dove lo strafing si basa su una precisione micrometrica.

Fattori esterni come l'EMI da apparecchiature elettroniche vicine possono anche introdurre rumore che l'auto-calibrazione interpreta erroneamente come flusso magnetico. Ciò si traduce in un "falso senso di sicurezza", dove il software indica successo mentre l'hardware adatta i parametri a dati rumorosi.

Modellazione delle Prestazioni: Il Vantaggio del Rapid Trigger

Per quantificare la posta in gioco, abbiamo modellato il delta di prestazioni tra un sistema HE calibrato e un interruttore meccanico standard.

Nota Tecnica: Metodologia di Modellazione I valori seguenti sono derivati da un modello cinematico deterministico ($t = d/v$) assumendo un ambiente di gioco ad alte prestazioni. Questi rappresentano i massimi teorici piuttosto che uno studio di laboratorio longitudinale controllato.

Riepilogo Logico: Se la calibrazione si sposta anche solo di 0,05 mm a causa del "hunting" dell'algoritmo, questo vantaggio di ~7,7 ms può essere significativamente eroso, o causare input "fantasma" in cui il tasto non riesce a resettarsi.

Il Protocollo di Override Manuale: Stabilire la Verità Fondamentale

[!ATTENZIONE] Operazione ad alto rischio: La calibrazione manuale comporta regolazioni a livello di firmware. Dai sempre priorità al software ufficiale del produttore e alle guide di supporto. Una calibrazione impropria o flash forzati del firmware possono portare a instabilità temporanea del dispositivo. In caso di dubbi, contatta il supporto autorizzato prima di procedere.

1. Raggiungimento dell'Equilibrio Termico

I sensori magnetici sono suscettibili alla deriva termica. Basandosi sui nostri test di banco ingegneristico, un dispositivo deve raggiungere l'equilibrio termico per garantire una precisione di livello professionale.

• Requisito: Mantenere la tastiera accesa per 30 minuti nell'ambiente di destinazione prima di iniziare la calibrazione. Questo impedisce al "punto nullo" di spostarsi mentre la PCB si riscalda.

2. Topologia USB e Isolamento dal Rumore

Il rumore di anello di massa può introdurre errori a livello di micro-volt. In linea con il nostro Whitepaper Globale sugli Standard delle Periferiche da Gaming (2026) interno, raccomandiamo:

• Connessione Diretta: Utilizzare le porte I/O posteriori della scheda madre.
• Isolamento: Scollegare i dispositivi USB ad alto assorbimento (ad esempio, dischi esterni) durante la calibrazione per minimizzare le interferenze sulla linea a 5V.

3. L'Esecuzione della Calibrazione

Attiva la calibrazione manuale tramite il firmware o il driver. Durante questo processo, ogni tasto deve essere premuto fino al suo fine corsa fisico e rilasciato completamente. Ciò consente al sensore di mappare i valori assoluti massimi e minimi del flusso magnetico, creando una curva di linearizzazione personalizzata che tiene conto delle tolleranze di produzione.

Ottimizzazione a Livello di Sistema: Polling a 8000Hz

A una frequenza di polling di 8000Hz (8K), l'intervallo di polling USB è di soli 0,125ms. La precisione è vitale qui; se un sensore è mal calibrato, il "jitter" nella lettura magnetica può superare l'intervallo di polling, causando pacchetti ridondanti o in conflitto.

Nota di Modellazione: Latenza della Sincronizzazione del Movimento a 8000Hz Basato sulla conversione standard frequenza-tempo ($1/Hz$).

Validazione: Come Misurare la Precisione a Casa

Non hai bisogno di un oscilloscopio per verificare la tua calibrazione. Usa i seguenti metodi per assicurarti che il tuo hardware stia funzionando secondo le specifiche:

1. Il "Tap Test": Usando uno strumento non metallico (come uno stilo di plastica), tocca leggermente ogni copritasto. Osserva il punto di attuazione nel tuo software.
   • Benchmark: L'attuazione dovrebbe essere consistente entro ±0.02mm (come riportato dal driver).
   • Fallimento: Una varianza >0.05mm suggerisce interferenze magnetiche locali o un problema di montaggio hardware.
2. Log di polling del software: Utilizza uno strumento come Keyboard Inspector per controllare la "chatters" o gli intervalli inconsistenti. Un sensore HE ben calibrato dovrebbe mostrare un raggruppamento pulito e stretto di intervalli senza segnali "off" inaspettati.

Se un tasto fallisce costantemente il test del tocco, potrebbe indicare un sensore degradato. Come notato nella ricerca riguardante l'IoT ad alta affidabilità, "adattare" i parametri del software a un sensore non lineare e degradato può creare un falso senso di sicurezza mentre l'hardware rimane inaffidabile sotto stress.

Manutenzione Strategica per la Longevità

In una configurazione robusta, l'auto-calibrazione e gli override manuali sono complementari. L'auto-calibrazione gestisce la deriva ambientale quotidiana, mentre un override manuale programmato (ogni 3 mesi) fornisce un "ancoraggio di riferimento assoluto".

Questo approccio a doppio strato aiuta a mantenere la teorica latenza interna di 0,08 ms e la risoluzione di 0,005 mm (specifica a livello di sensore) per tutta la vita utile del dispositivo. Per il giocatore tecnico, questa è la differenza tra uno strumento che "funziona e basta" e uno ottimizzato per una precisione di livello professionale.

Disclaimer: Questo articolo è a scopo informativo. La calibrazione implica regolazioni a livello di firmware; segui le linee guida del produttore per evitare di invalidare le garanzie. I parametri di prestazione si basano su modelli teorici; i risultati effettivi variano a seconda della configurazione del sistema.
