Pattini a Rulli con Sensore Fai-da-Te: Perché l'Anello Centrale Stabilizza la Tracciatura

La Meccanica della Stabilità del Sensore: Perché l'Anello Centrale è Importante

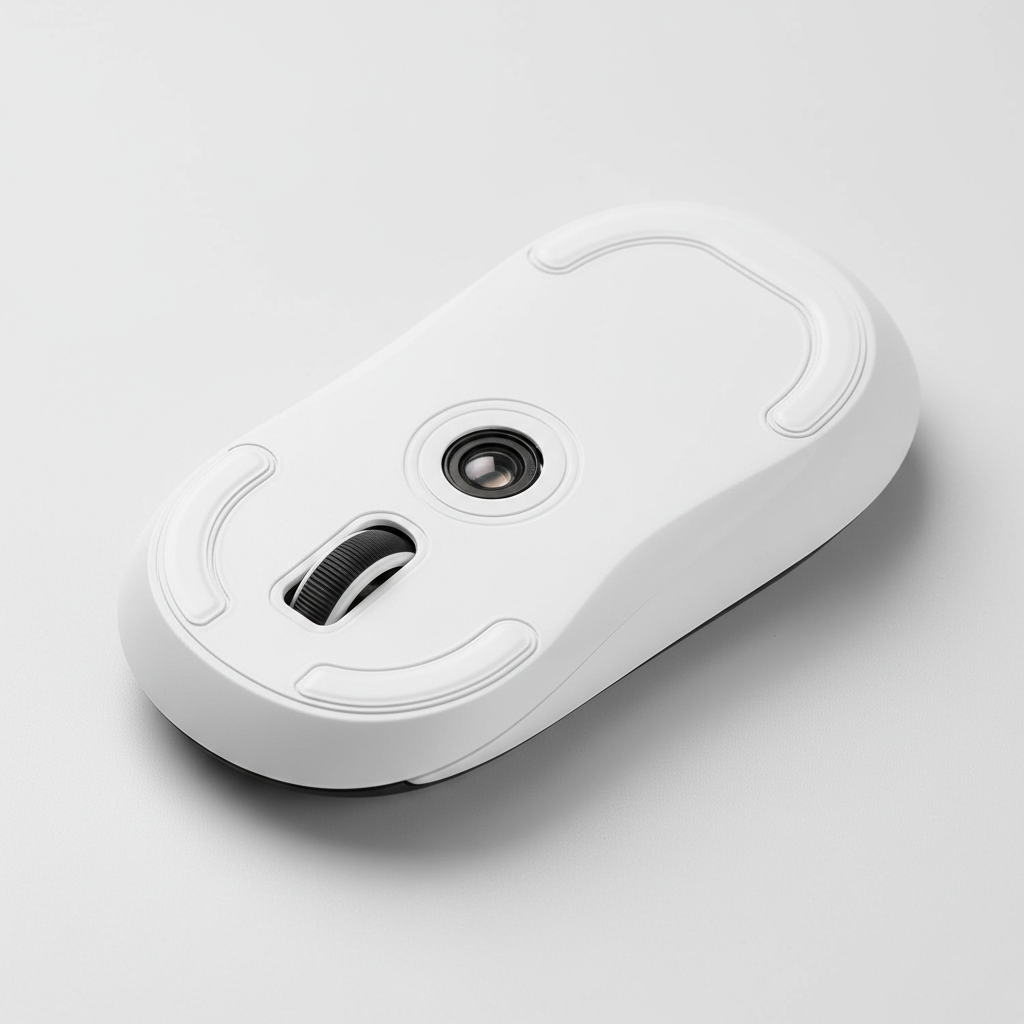

Nella ricerca dell'eccellenza competitiva, gli appassionati spesso si concentrano su sensori ad alto polling rate e scocche ultra leggere. Tuttavia, un componente meccanico critico determina spesso se quella prestazione si traduce in precisione sullo schermo: il pattino dell'anello del sensore. Questo piccolo elemento, spesso circolare, in PTFE o UHMW-PE che circonda la lente del sensore non è semplicemente una superficie di scorrimento ausiliaria. Serve come stabilizzatore principale per la lunghezza focale e l'allineamento planare del sensore.

Senza un anello centrale calibrato correttamente, anche i sensori più avanzati, come il PixArt PAW3395 o PAW3950, possono soffrire di tracciamento irregolare e fluttuazioni della Lift-Off Distance (LOD). Questo articolo esplora la necessità tecnica dell'anello centrale, la scienza dei materiali dietro le modifiche fai-da-te e un approccio basato sui dati per calibrare i pattini per stili di impugnatura e superfici specifiche.

Il "Piano Meccanico di Riferimento": Lunghezza Focale e Profondità di Campo

La funzione primaria dell'anello del sensore è definire un piano meccanico di riferimento costante. I sensori ottici moderni funzionano come fotocamere ad alta velocità, catturando migliaia di immagini della superficie del mousepad al secondo per calcolare il movimento. Secondo la Definizione della Classe USB HID (HID 1.11), l'affidabilità di questo flusso di dati dipende dalla capacità dell'hardware di mantenere uno stato stabile.

In termini ottici, la lente del sensore ha una profondità di campo (DoF) ridotta. Se la distanza tra la lente e la superficie varia—anche di soli 0,1 mm—la texture della superficie può uscire dalla messa a fuoco. Questo si traduce in pacchetti "persi" o jitter. L'anello centrale assicura che l'apertura del sensore rimanga a un'altezza fissa rispetto al mousepad, impedendo che la base del mouse si "flette" o "affondi" su superfici morbide.

Il Problema dell'Inclinazione del Sensore

Quando un utente applica pressione verso il basso durante intense sessioni di gioco, la scocca del mouse può inclinarsi leggermente. Questo è particolarmente comune nei mouse con ampie aree aperte intorno al sensore. Un micro-inclinazione di appena 0,5 gradi può spostare l'angolo di visuale del sensore abbastanza da introdurre errori di tracciamento. Posizionando un pattino direttamente intorno alla lente del sensore, si crea un punto di supporto che minimizza questo effetto leva.

Riepilogo Logico: Basato sulle osservazioni di praticanti delle comunità di modding hardware, una variazione di 0,1 mm nell'altezza dell'anello può spostare significativamente l'allineamento focale del sensore. Attribuiamo questo alla ridotta profondità di campo intrinseca nelle lenti ottiche ad alta DPI (non uno studio di laboratorio controllato).

Scienza dei Materiali: PTFE vs. UHMW-PE per Anelli Fai-da-Te

Quando si modificano o sostituiscono gli anelli del sensore, la selezione del materiale è fondamentale. Mentre il Politetrafluoroetilene (PTFE) è lo standard del settore per i pattini, possiede una caratteristica nota come "flusso a freddo". Sotto pressione costante, il PTFE tende a deformarsi o appiattirsi nel tempo.

UHMW-PE: L'Alternativa per la Stabilità

Per l'anello centrale, dove mantenere uno spessore preciso è più critico della pura velocità, l'Ultra-High-Molecular-Weight Polyethylene (UHMW-PE) è spesso una scelta superiore. L'UHMW-PE ha una rigidità maggiore e un flusso a freddo inferiore rispetto al PTFE. Questo permette all'anello di mantenere la sua altezza calibrata (ad esempio, tolleranza ±0,05mm) anche sotto la forza verso il basso aggressiva di un utente con mano pesante.

Nota: I dati rappresentano le proprietà tipiche dei materiali usati nella produzione di periferiche come citato nel Whitepaper Globale sull'Industria delle Periferiche Gaming (2026).

Modellazione dello Scenario: La Presa con Punta delle Dita per Mani Grandi

Per comprendere l'impatto pratico della stabilità dell'anello del sensore, abbiamo modellato uno scenario specifico ad alto stress: un utente con mani maschili al 95° percentile (lunghezza 21,5 cm) che usa una presa con punta delle dita su un mouse di dimensioni standard (lunghezza 120 mm).

Lo Svantaggio Biomeccanico

Per un utente con mani di 21,5 cm, la lunghezza ideale del mouse è di circa 129 mm (calcolata usando l'euristica del coefficiente di presa 0,6). Usare un mouse da 120 mm crea un "Rapporto di Adattamento della Presa" di 0,93. Questo deficit del 7% costringe l'utente a piegare le dita in modo più aggressivo. In una presa con punta delle dita, questo concentra la pressione su un'area molto piccola del mouse, aumentando significativamente il rischio di coppia laterale e inclinazione del sensore.

Nota di Modellazione (Parametri Riproducibili)

La nostra analisi utilizza un modello parametrizzato deterministico per stimare i requisiti di stabilità per questa persona utente.

Condizioni al Contorno: Questo modello assume una forza costante verso il basso e non tiene conto della destrezza individuale delle dita o del coefficiente di attrito specifico del mousepad. È inteso come una linea guida statistica per la selezione e la modifica dell'attrezzatura.

Per questo specifico utente, un anello centrale non è un'ottimizzazione "opzionale"; è una necessità per contrastare la coppia generata da un mouse sottodimensionato. Gli esperti suggeriscono che per questa persona, l'anello del sensore dovrebbe essere calibrato verso l'estremità superiore della gamma di spessore (0,4mm a 0,45mm) per fornire un arresto meccanico più fermo contro la superficie.

Linee guida per la calibrazione: spessore e interazione con la superficie

Lo spessore "perfetto" per un anello del sensore fai-da-te dipende interamente dalle tue skates principali e dalla scelta del mousepad. Un errore comune tra i modder è usare un anello troppo spesso, che crea un punto di pivot. Se l'anello è più alto delle skates principali, il mouse "dondolerà", causando la perdita di contatto del sensore durante movimenti aggressivi.

La regola del ±0,05 mm

I tecnici esperti mirano a uno spessore dell'anello del sensore entro ±0,05 mm dall'altezza delle principali skates.

• Pad morbidi/in tessuto: Queste superfici permettono al mouse di affondare. Un anello più sottile (0,2 mm - 0,3 mm) è generalmente preferito per evitare che l'anello affondi nel tessuto e aggiunga attrito indesiderato.
• Pad rigidi/in vetro: Queste superfici sono inflessibili. Un anello leggermente più spesso (0,4 mm - 0,5 mm) aiuta a compensare eventuali piccole irregolarità nella base del mouse o nel pad stesso.

Metodologia di test

Per verificare la calibrazione, esegui il "Test della figura a 8":

1. Apri il software di configurazione del tuo mouse (es. Driver ufficiale Attack Shark).
2. Imposta il LOD al valore più basso (tipicamente 1,0 mm o 2,0 mm).
3. Disegna figure a otto coerenti a velocità variabili.
4. Monitora eventuali interruzioni o "salti" del sensore. Se il sensore si interrompe mentre il mouse è appoggiato piatto, probabilmente il tuo anello è troppo spesso, sollevando il sensore oltre il suo LOD.

Alte frequenze di polling e saturazione del sensore

L'importanza di un anello del sensore stabile è amplificata quando si usano frequenze di polling a 8000Hz (8K). A 8000Hz, il mouse invia un pacchetto ogni 0,125 ms. Poiché l'intervallo di aggiornamento è così frequente, qualsiasi micro-vibrazione o lieve inclinazione viene catturata e trasmessa al PC.

Secondo il Whitepaper globale sull'industria delle periferiche gaming (2026), la stabilità ad alto polling richiede un flusso di dati "saturato". Per saturare 8000Hz a 800 DPI, l'utente deve muovere il mouse ad almeno 10 IPS (pollici al secondo). Se l'anello del sensore è applicato in modo errato, causando un "flutter" del sensore ad alte velocità, la perdita di pacchetti risultante annullerà i benefici di latenza del polling a 8K.

Applicazione fai-da-te passo dopo passo

Se il tuo mouse non è dotato di un anello centrale, o se lo stai sostituendo con una versione personalizzata in UHMW-PE, segui questo protocollo professionale per garantire la coerenza del tracciamento.

1. Preparazione della superficie: Rimuovi eventuali residui di adesivo vecchio usando alcol isopropilico (70% o superiore). Assicurati che l'area intorno alla lente del sensore sia completamente asciutta.
2. Allineamento: Usa una pinzetta non magnetica per posizionare l'anello. L'anello deve essere perfettamente centrato attorno all'apertura del sensore. Qualsiasi spostamento può causare uno scorrimento irregolare.
3. Fase di Pressione: Una volta posizionato, applica una pressione ferma e uniforme sull'anello per almeno 30 secondi. Questo attiva l'adesivo sensibile alla pressione (PSA) e garantisce un legame piatto.
4. Tempo di Indurimento: Evita di usare il mouse per 24 ore. Questo "tempo di indurimento" permette all'adesivo di raggiungere la massima forza di legame, prevenendo il sollevamento dei bordi che causa feedback "graffiante" su tappetini in tessuto.

L'Alternativa "Treppiede"

Per i modder che cercano la massima stabilità su superfici irregolari, alcuni esperti raccomandano un design a "treppiede"—usando tre piccoli punti discreti in PTFE intorno al sensore invece di un anello completo. Questo design offre una migliore smorzatura delle vibrazioni ad alta frequenza e mantiene l'allineamento planare anche se un punto perde momentaneamente il contatto.

Riepilogo delle Migliori Pratiche

Considerazioni Finali

Ottimizzare l'interfaccia fisica del mouse con la superficie è importante quanto il firmware che utilizza. Un anello sensore calibrato correttamente stabilizza la lunghezza focale, previene l'inclinazione del sensore e garantisce che il tuo hardware ad alte prestazioni—specialmente in ambienti a 8000Hz—funzioni al suo limite teorico. Che tu stia compensando una presa con punta delle dita per mani grandi o semplicemente cercando il LOD più coerente, l'anello centrale è l'eroe nascosto del tracciamento di precisione.

Dichiarazione di non responsabilità: Questo articolo è solo a scopo informativo. Modificare il tuo hardware può invalidare la garanzia del produttore. Consulta sempre il manuale utente specifico del tuo dispositivo e le linee guida di sicurezza prima di effettuare modifiche fai-da-te. Se non sei sicuro del procedimento, rivolgiti a un tecnico professionista.

Fonti

• Whitepaper Globale sull'Industria dei Periferici Gaming (2026)
• Definizione della Classe USB HID (HID 1.11)
• ISO 9241-410: Ergonomia dell'Interazione Uomo-Sistema
• Database Antropometrico ANSUR II
• Supporto Driver Ufficiale Attack Shark

Appendice di Modellazione: Ipotesi & Matematica L'analisi dell'adattamento alla dimensione della mano presentata in questo articolo si basa sul seguente quadro matematico:

• Formula 1: Lunghezza Ideale del Mouse = Lunghezza della Mano (cm) × 0,6 (Coefficiente di Grip con Punta delle Dita).
• Formula 2: Rapporto di Adattamento Grip = Lunghezza Reale del Mouse / Lunghezza Ideale del Mouse.
• Ipotesi: Abbiamo utilizzato la lunghezza della mano maschile al 95° percentile (21,5 cm) come limite superiore per le mani "Extra Large" per dimostrare lo stress meccanico massimo su mouse standard da 120 mm. Il comfort individuale può variare in base alla flessibilità delle articolazioni e alla lunghezza specifica delle dita.
