La sfida di Faraday: perché i case metallici inibiscono i segnali wireless
Nella ricerca di rigidità strutturale ed estetica premium, l'alluminio lavorato a controllo numerico (CNC) è diventato lo standard aureo per gli involucri periferici ad alte prestazioni. Tuttavia, l'alluminio è un materiale altamente conduttivo, che crea un fenomeno fisico noto come gabbia di Faraday. Quando un'antenna wireless è posizionata all'interno di una scatola metallica solida, l'involucro blocca efficacemente la radiazione elettromagnetica, impedendo ai segnali a 2.4GHz o Bluetooth di raggiungere il ricevitore.
Per gli appassionati, questo crea un paradosso tecnico: il desiderio di un telaio metallico pesante e "thocky" spesso è in conflitto con la necessità di un tempo di risposta quasi istantaneo di 1ms richiesto per il gaming competitivo. Per colmare questa lacuna, gli ingegneri devono trattare il case metallico non come una barriera solida, ma come un complesso ambiente RF (Radio Frequenza) che richiede "finestre" o aperture precise per consentire la propagazione del segnale.
Secondo il FCC OET Knowledge Database (KDB), mantenere l'integrità del segnale pur rispettando rigorosi standard di emissione è un ostacolo primario per i dispositivi wireless in involucri metallici. L'integrazione di successo di queste funzionalità richiede una profonda comprensione della fisica delle guide d'onda, della scienza dei materiali e delle euristiche di posizionamento delle antenne.
Progettare la finestra wireless: design dell'apertura e selezione dei materiali

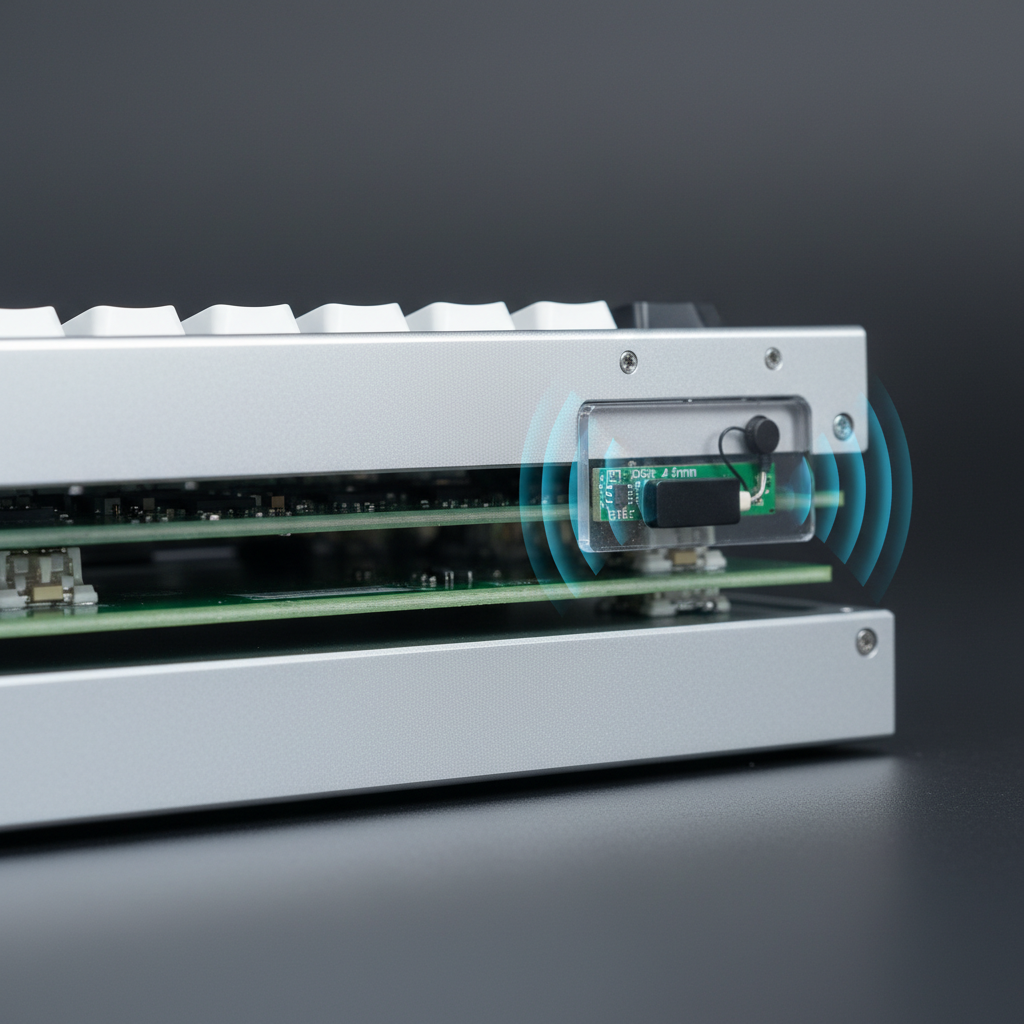

La soluzione più efficace per mantenere la connettività in un telaio metallico è l'integrazione di una "finestra" trasparente alla radiofrequenza. Si tratta in genere di un intaglio lavorato a CNC nel telaio di alluminio, riempito con un materiale dielettrico come plastica o vetro. Tuttavia, un'apertura non è un semplice foro; in un involucro CNC 3D, agisce come una cavità accoppiata a guida d'onda.
Carico dielettrico e attenuazione
Il materiale utilizzato per la finestra influisce in modo significativo sul segnale. Ogni materiale ha una costante dielettrica ($\varepsilon_r$), che influenza la velocità e la lunghezza d'onda delle onde radio che lo attraversano. Le scelte comuni includono policarbonato ($\varepsilon_r \approx 2.9$) e ABS ($\varepsilon_r \approx 2.4-4.1$).
Una regola pratica di ingegneria critica è mantenere lo spessore della finestra sotto i 2 mm. La ricerca su Diversity Performance and Antenna Placement indica che il policarbonato trasparente più spesso di 3 mm può attenuare i segnali a 2.4GHz più del previsto, spostando la frequenza di risonanza dell'antenna e causando uno spostamento di frequenza verso il basso fino al 3-5%.
Nota di modellazione: attenuazione della finestra wireless
Parametro Valore tipico Unità Motivazione Materiale finestra Policarbonato N/A Elevata resistenza agli urti e trasparenza RF Spessore materiale 1.5 - 2.0 mm Equilibrio tra integrità strutturale e perdita minima Costante dielettrica ($\varepsilon_r$) 2.9 Rapporto Standard per PC; influisce sulla frequenza di risonanza Spostamento di frequenza 3 - 5 % Spostamento stimato dovuto al carico dielettrico Banda target 2.4 - 2.48 GHz Banda ISM standard per periferiche da gioco Questo modello assume una configurazione standard con antenna dipolo a 2.4GHz. I risultati reali possono variare in base all'esatta purezza del materiale e alla geometria della cavità interna.
Il rischio delle antenne parassite
Un errore comune di produzione riguarda il processo di lavorazione CNC stesso. Se i bordi del ritaglio metallico non sono perfettamente lisci, possono rimanere microscopiche bave conduttive. Queste bave possono agire come antenne parassite, accoppiando energia RF e ri-irradiandola in schemi imprevedibili. Ciò può degradare l'efficacia della schermatura di 10-20 dB. Per mitigare questo problema, le costruzioni premium spesso utilizzano l'elettrolucidatura o la micro-sabbiatura per garantire un percorso di uscita RF pulito.
Posizionamento dell'antenna e zone di "esclusione" PCB
La posizione fisica del modulo antenna rispetto allo chassis metallico e alla finestra in plastica è il punto di guasto più frequente nelle tastiere wireless in metallo. La potenza del segnale non dipende solo dalla presenza di un foro nel case; dipende dalla "linea di vista" tra l'antenna e l'ambiente esterno.
La regola dei 5 mm
L'analisi empirica derivata dalla risoluzione dei problemi di ingegneria mostra che posizionare il modulo antenna a meno di 5 mm dalla superficie interna della finestra in plastica produce tipicamente un miglioramento di 3-5 dB nella potenza del segnale. Se l'antenna è sepolta troppo in profondità nella cavità metallica, le risonanze interne possono creare variazioni di guadagno superiori a 15 dB, portando a "zone morte" in cui la connessione si interrompe nonostante l'utente sia vicino al ricevitore.
Messa a terra PCB e interferenze
A livello di PCB, gli ingegneri devono definire un'area di "esclusione". Questa è una sezione del circuito stampato dove non sono presenti piani di massa in rame, tracce o componenti. I piani di massa sono essenziali per la stabilità elettrica, ma se sono troppo vicini all'antenna, agiscono come un dissipatore di energia RF, limitando gravemente il raggio di trasmissione. Per i dispositivi tri-mode che includono il Bluetooth – più suscettibile alle interferenze rispetto al 2.4GHz – è spesso necessaria un'area di esclusione più ampia o una posizione dedicata per un'antenna secondaria per mantenere una connessione stabile.
Secondo il Bluetooth SIG Launch Studio, l'implementazione corretta di questi layout di antenna è vitale per superare la qualificazione e garantire l'interoperabilità tra diversi dispositivi host.
Frequenza di polling a 8000Hz (8K): fisica wireless e limiti del sistema
Mentre l'industria si muove verso frequenze di polling di 8000Hz per ottenere una latenza ultra-bassa, le sfide ingegneristiche nei case metallici si intensificano. Elevate frequenze di polling richiedono l'invio di enormi quantità di dati con estrema precisione, lasciando quasi nessun margine per la perdita di pacchetti o il jitter del segnale.
La matematica della latenza 8K
Per comprendere la posta in gioco, dobbiamo analizzare gli intervalli di tempo:
- 1000Hz: Intervallo di 1,0 ms.
- 4000Hz: Intervallo di 0,25 ms.
- 8000Hz: Intervallo di 0,125 ms.
A 8000Hz, il sistema deve elaborare un'interruzione ogni 0,125 ms. Se il case metallico causa anche una minima attenuazione del segnale, la conseguente perdita di pacchetti può portare a un "stuttering" visibilmente percepibile su monitor ad alta frequenza di aggiornamento (240Hz+). Inoltre, funzionalità come Motion Sync devono essere ricalibrate; a 8K, il ritardo deterministico aggiunto da Motion Sync è di circa 0,0625 ms, trascurabile rispetto al ritardo di circa 0,5 ms a 1000Hz.
Saturazione del sensore e movimento
Per sfruttare appieno una larghezza di banda di 8000Hz, il sensore del mouse deve generare un numero sufficiente di punti dati. Questo è governato dalla formula: Pacchetti = Velocità di movimento (IPS) × DPI. Ad esempio, per saturare la larghezza di banda 8K a 800 DPI, un utente deve muoversi almeno a 10 IPS. Tuttavia, a 1600 DPI, la velocità richiesta scende a 5 IPS. In un ambiente schermato in metallo, mantenere questo flusso di dati richiede una configurazione di antenna ad alto guadagno per garantire che nessun pacchetto venga perso durante le micro-regolazioni.
Vincoli di CPU e topologia USB
Il collo di bottiglia per le prestazioni wireless 8K è spesso l'elaborazione IRQ (Interrupt Request) del computer host. Il polling a 8000Hz comporta un carico significativo su un singolo core della CPU. Per prestazioni ottimali, i ricevitori wireless devono essere collegati a porte dirette della scheda madre (I/O posteriore). L'utilizzo di hub USB o connettori sul pannello frontale introduce una larghezza di banda condivisa e potenziali interferenze che, in combinazione con l'attenuazione di un case tastiera in metallo, possono causare una varianza della latenza superiore alla soglia di stabilità di ±0.5ms.
Per un approfondimento su questi standard, consultare il Global Gaming Peripherals Industry Whitepaper (2026).
Standard di conformità e sicurezza globali
L'integrazione della tecnologia wireless in involucri metallici non è solo una sfida prestazionale, ma anche normativa. I produttori devono garantire che i loro dispositivi soddisfino gli standard globali per l'esposizione alle radiofrequenze e la compatibilità elettromagnetica (EMC).
Quadri normativi
- FCC (USA): I dispositivi devono essere conformi alla Parte 15 delle norme FCC. Il case metallico agisce come uno scudo, che può effettivamente aiutare a superare i test sulle emissioni non intenzionali ma rende più complessi i test sugli irradiatori intenzionali (antenna).
- RED (Unione Europea): La Direttiva sulle apparecchiature radio (2014/53/UE) richiede rigorosi test sulle prestazioni del ricevitore e sull'uso efficiente dello spettro radio.
- ISED (Canada): Similmente alla FCC, la Radio Equipment List (REL) di ISED Canada tiene traccia dei dispositivi certificati per garantire che non interferiscano con altri servizi autorizzati.
Sicurezza delle batterie nei case CNC
Poiché i case metallici CNC sono rigidi e non flessibili, la sicurezza della batteria è fondamentale. Se una batteria agli ioni di litio si gonfia all'interno di un involucro di alluminio solido, la mancanza di spazio per l'espansione può portare a un guasto strutturale o a un evento termico. Le costruzioni di alta qualità aderiscono alla norma UNECE UN 38.3 per la sicurezza del trasporto delle batterie e utilizzano staffe interne per impedire alla batteria di entrare in contatto con bordi taglienti lavorati a CNC.
Ottimizzare l'esperienza wireless in metallo
Per l'appassionato attento alle prestazioni, una tastiera in metallo CNC rappresenta l'apice della qualità costruttiva. Comprendendo l'ingegneria dietro le "Finestre Wireless", gli utenti possono prendere decisioni informate e risolvere efficacemente i problemi di connettività.
Punti chiave per la massima stabilità:
- Linea di vista: Assicurarsi che il ricevitore wireless si trovi entro 10 metri e abbia un percorso chiaro verso la finestra RF della tastiera.
- Posizionamento USB: Utilizzare sempre le porte USB posteriori della scheda madre per i ricevitori ad alta frequenza di polling (4K/8K) per evitare conflitti IRQ.
- Aggiornamenti firmware: I produttori spesso rilasciano aggiornamenti firmware per regolare il guadagno dell'antenna o i tempi di sospensione, il che può migliorare significativamente la stabilità in ambienti ad alta interferenza.
- Evitare barriere spesse: Posizionare una tastiera metallica dietro un monitor o all'interno di un cassetto della scrivania esacerberà l'effetto gabbia di Faraday.
Trattando lo chassis metallico come parte integrante del sistema RF piuttosto che come un ostacolo, gli ingegneri possono offrire la perfezione tattile dell'alluminio CNC senza sacrificare la libertà delle prestazioni wireless.
Disclaimer: Questo articolo è solo a scopo informativo. La modifica della struttura interna o del posizionamento dell'antenna di un dispositivo wireless può invalidare la garanzia e potenzialmente violare le normative RF locali. Consultare sempre il produttore prima di eseguire modifiche interne.
