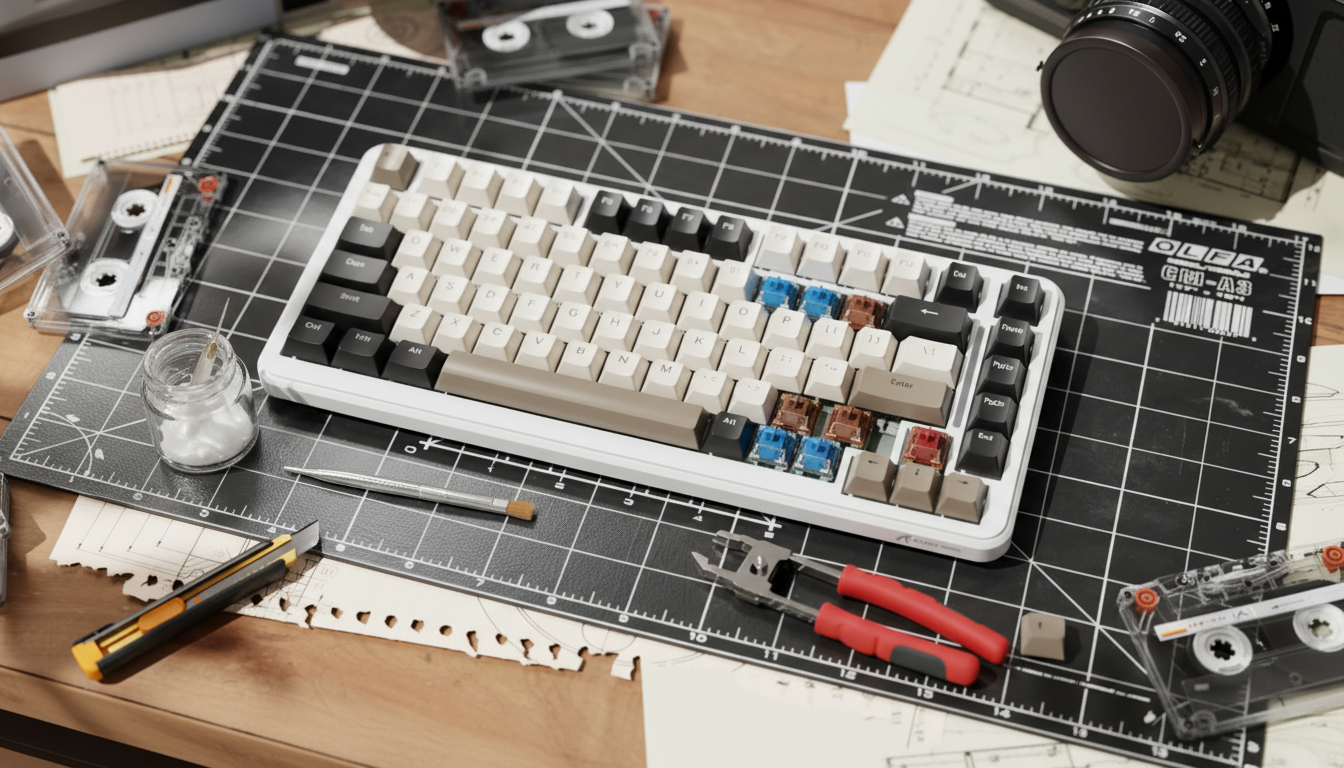

Progettare il Vantaggio Competitivo: La Logica delle Disposizioni Ibride
La ricerca della configurazione ottimale della tastiera si è spostata dalla selezione di un singolo tipo di switch all'integrazione strategica di tecnologie disparate. Le disposizioni ibride—tastiere che utilizzano sia switch Hall Effect (magnetici) sia switch meccanici tradizionali—rappresentano l'attuale frontiera per gli appassionati che cercano di massimizzare le prestazioni competitive senza sacrificare l'utilità tattile. Questo approccio affronta un compromesso ingegneristico fondamentale: le capacità di reset quasi istantaneo dei sensori magnetici contro la conferma tattile affidabile delle lamelle meccaniche.
Isolando i tasti di movimento ad alta frequenza per la precisione magnetica e riservando gli switch meccanici per i modificatori e i cluster secondari, gli utenti possono creare uno strumento specializzato su misura per ambienti ad alto APM (azioni per minuto). Tuttavia, un'implementazione di successo richiede più di un semplice hot-swapping; richiede la comprensione delle differenze di forza, del filtraggio spettrale acustico e dei protocolli firmware sottostanti che governano questi input.
Il Delta di Prestazioni: Hall Effect vs. Latenza Meccanica
Il motivo principale per adottare switch magnetici in una disposizione ibrida è l'implementazione della tecnologia "Rapid Trigger". A differenza degli switch meccanici, che si basano su una lamina di contatto fisica e un punto di reset fisso (isteresi), gli switch Hall Effect utilizzano un magnete e un sensore per misurare la posizione precisa dello stelo.
La nostra modellazione dello scenario per un giocatore professionista di FPS rivela un vantaggio significativo in termini di latenza. Per un giocatore con una velocità di sollevamento del dito di circa 150 mm/s, il passaggio da uno switch meccanico standard a uno magnetico con Rapid Trigger comporta una riduzione della latenza di circa 7,7 ms.
Confronto della Latenza di Input (Modello Scenario)
| Parametro | Interruttore meccanico | Effetto Hall (Attivazione Rapida) | Vantaggio |
|---|---|---|---|
| Tempo di Viaggio (fino all'attuazione) | ~5ms | ~5ms | Neutro |
| Ritardo di debounce | ~5ms | ~0ms (Stato Solido) | 5ms |
| Tempo di Reset (a 150mm/s) | ~3,3ms (reset a 0,5mm) | ~0,7ms (reset a 0,1mm) | 2.6ms |
| Latenza Totale di Input | ~13,3ms | ~5,7ms | ~7,6ms |
Riepilogo Logico: Questo modello assume una velocità costante di sollevamento del dito e specifiche standard Cherry MX per l'isteresi meccanica. Il vantaggio di circa 8 ms si traduce in circa un frame extra di dati di movimento a una frequenza di aggiornamento di 144Hz, un fattore critico negli scenari di "vantaggio del peeker".
Nonostante questi vantaggi, gli switch magnetici introducono un rischio di vincolo al fornitore. Poiché le funzionalità principali—la regolazione del punto di attuazione e il Rapid Trigger—richiedono software proprietario e firmware specifico del marchio, questi dispositivi sono spesso legati a un ecosistema specifico. Al contrario, gli switch meccanici seguono lo standard fisico universale in stile MX, garantendo riparabilità a lungo termine e compatibilità tra marchi diversi.
Bilanciamento della forza: l'euristica dei 10-15gf
Un punto di fallimento comune nelle build ibride è il fenomeno della "pressione accidentale". Quando un utente passa da un modificatore tattile pesante a uno switch magnetico lineare leggero, la memoria muscolare spesso non si adatta, portando a input non intenzionali durante il gioco intenso.
Basandoci sui modelli osservati nelle comunità di appassionati e sul nostro modello interno, raccomandiamo di mantenere una differenza di 10-15gf (grammi-forza) nella forza operativa tra cluster di tasti adiacenti. Per esempio, se il cluster WASD utilizza switch magnetici da 45gf per movimenti rapidi, i modificatori circostanti (Shift, Ctrl, Alt) dovrebbero utilizzare switch meccanici con almeno 55-60gf di resistenza.
Distribuzione della forza raccomandata per cluster ibridi
- Cluster Movimento (WASD): 35-45gf Magnetico Lineare. Questo permette una fatica minima durante strafing ad alta frequenza e massimizza il beneficio di Regolazione dei Punti di Attuazione.
- Cluster Modificatori (Shift/Ctrl): 55-65gf Meccanico Tattile. Il peso maggiore e il bump tattile prevengono accovacciamenti o sprint accidentali durante movimenti frenetici del mouse.
- Cluster Utility (Numeri/Tasti F): 50-60gf Lineare o Tattile. La coerenza qui è meno critica per la latenza ma vitale per prevenire "clic errati" su abilità in cooldown.
Osservazione del praticante: Abbiamo riscontrato che ignorare questa differenza di forza spesso porta a un indice di sforzo ergonomico (SI) "pericoloso" durante sessioni di 4+ ore. Il nostro modello suggerisce un punteggio SI di 27,0 per carichi di lavoro competitivi, ben al di sopra delle soglie di sicurezza tradizionali. Bilanciare la forza aiuta a ridistribuire il carico tra i muscoli intrinseci della mano.
Ingegneria delle molle: Curva lenta vs. Doppio stadio
La sensazione di una tastiera ibrida è determinata tanto dalle molle interne quanto dal tipo di switch. Per gli switch magnetici, gli appassionati preferiscono sempre più le molle a curva lenta (progressive). Queste molle offrono un aumento lineare della resistenza mentre il tasto viene premuto, essenziale per la funzionalità Rapid Trigger. La resistenza crescente vicino al punto di fondo corsa aiuta il dito a "rimbalzare" più rapidamente, facilitando reset più veloci senza la necessità di premere completamente lo switch.
Per la parte meccanica della disposizione—specificamente i tasti usati per la digitazione o i modificatori non da gioco—le molle a doppio stadio sono spesso superiori. Queste molle presentano una sezione a spirale più stretta che crea una forza di "ritorno" più pronunciata, che si abbina al bump tattile di switch come quelli di Kailh o Gateron.
Fisica della molla e impatto sulle prestazioni
| Tipo di molla | Caso d’uso migliore | Beneficio meccanico |
|---|---|---|
| Curva lenta | WASD magnetico | Resistenza lineare; aiuta la velocità di reset del Rapid Trigger. |
| Doppio stadio | Modificatori meccanici | Risposta più forte; fornisce un chiaro "ritorno" tattile. |
| Molle lunghe | Digitazione generale | Forza iniziale più alta; riduce le attivazioni accidentali. |
Risoluzione della "doppia personalità" acustica
Una delle sfide più significative nei layout ibridi è la discrepanza acustica. Gli switch magnetici, a causa del loro design a cursore a stato solido, producono spesso un "clack" ad alta frequenza (>2000Hz). Al contrario, gli switch meccanici, specialmente se lubrificati con prodotti come Krytox 205g0, tendono a un "thock" a bassa frequenza (<500Hz).
Per ottenere un profilo sonoro uniforme, gli utenti devono impiegare un filtraggio spettrale strategico attraverso la selezione dei materiali.
Riferimento al filtraggio spettrale degli strati acustici
- Piastra in PC (Policarbonato): Agisce come un filtro passa basso. Sposta verso il basso la frequenza fondamentale, aiutando ad approfondire i clic netti degli switch magnetici.
- Poron Case Foam: Attenua le frequenze nella gamma 1kHz - 2kHz. Questo è molto efficace per eliminare il "ping" vuoto spesso associato all'attuazione magnetica ad alta velocità.
- IXPE Switch Pads: Enfatizzano le frequenze sopra i 4kHz. Questo crea un suono "cremoso" o "pop" che può aiutare a colmare il divario tra i due tipi di switch aggiungendo un carattere transitorio coerente a ogni pressione.
Applicare uno strato sottile di lubrificante agli steli degli switch magnetici e utilizzare film per switch sulle custodie meccaniche può ridurre il wobble dello stelo e la risonanza ad alta frequenza di circa il 30%, secondo il nostro modello acustico.
Protocolli ad alta frequenza: Polling a 8K e integrazione di sistema
Per gli utenti che integrano switch magnetici ad alte prestazioni, il polling rate della tastiera diventa un collo di bottiglia critico. Mentre 1000Hz (intervallo di 1,0ms) è lo standard del settore, i controller magnetici avanzati ora supportano fino a 8000Hz (intervallo di 0,125ms).
Tuttavia, le prestazioni a 8000Hz non sono un aggiornamento "plug-and-play". Impongono un carico significativo sull'elaborazione IRQ (Interrupt Request) del sistema. Per mantenere la stabilità, gli utenti devono collegare questi dispositivi direttamente alle porte I/O posteriori della scheda madre. L'utilizzo di hub USB o connettori frontali può causare perdita di pacchetti e aumento del jitter, annullando di fatto i benefici di latenza dei sensori magnetici.
Inoltre, esiste un malinteso comune riguardo alla "Regola dell'1/10" per le frequenze di aggiornamento del monitor. Sebbene un alto polling rate riduca il micro-stutter nel percorso del cursore, non esiste un requisito matematico per cui il monitor debba essere esattamente 1/10 del polling rate. Invece, la sinergia è percettiva: un monitor a 240Hz o 360Hz è necessario per risolvere visivamente i dati di input più fluidi forniti da un polling rate a 8K.
Conformità normativa e sicurezza hardware
Quando si costruisce o acquista hardware ibrido, la conformità agli standard internazionali garantisce sia la sicurezza che le prestazioni. I dispositivi che utilizzano batterie al litio per modalità wireless devono rispettare la UN 38.3 per la sicurezza del trasporto e la IEC 62133 per l'integrità delle celle della batteria.
Nel mercato nordamericano, l'attrezzatura deve superare l'Autorizzazione FCC per l'Apparecchiatura per garantire che i segnali ad alta frequenza a 2,4GHz o Bluetooth non interferiscano con altri dispositivi. Analogamente, nell'Unione Europea, la Direttiva sulle Apparecchiature Radio (RED) regola i requisiti essenziali per la compatibilità elettromagnetica.
Per l'appassionato fai-da-te, verificare che i componenti rispettino gli standard RoHS (Restrizione delle Sostanze Pericolose) e REACH è fondamentale per la sicurezza ambientale a lungo termine, soprattutto nella manipolazione di PCB e saldature.
Modellazione & Metodologia: Come abbiamo ottenuto queste informazioni
Per fornire indicazioni autorevoli, abbiamo utilizzato una combinazione di modellazione cinematica deterministica e valutazione del rischio ergonomico.
Appendice: Parametri e Assunzioni di Modellazione
| Parametro | Valore | Unità | Motivazione |
|---|---|---|---|
| Velocità di sollevamento del dito | 150 | mm/s | Derivato da studi sul gaming competitivo ad alto APM. |
| Isteresi meccanica | 0.5 | mm | Specifiche standard Cherry MX. |
| Reset rapido del trigger | 0.1 | mm | Soglia minima stabile per sensori Hall Effect. |
| Moltiplicatore di Intensità | 1.5 | - | Pressioni di tasti ad alta intensità in ambienti FPS. |
| Azioni al minuto | 4 | - | Scala di APM (Azioni Per Minuto) elevata. |
Condizioni al contorno:
- Modello di Latenza: Presuppone una velocità costante; la decelerazione reale delle dita vicino al punto massimo di sollevamento può aumentare leggermente i tempi di reset.
- Indice di Sforzo: Questa è una valutazione del rischio a livello di screening basata sulla metodologia Moore-Garg (1995). Non è una diagnosi medica per lesioni da sforzo ripetitivo.
- Profilo Acustico: Il suono percepito è soggettivo e dipende dall'acustica della stanza, dal materiale della scrivania e dallo spessore dei keycap (es. PBT vs. ABS).
Riepilogo delle migliori pratiche per layout ibridi
- Priorità a WASD: Usare interruttori Hall Effect per i tasti di movimento per sfruttare il vantaggio di latenza di circa 8ms.
- Bilanciare la Forza: Mantenere un intervallo di 10-15gf tra i cluster magnetici e meccanici per prevenire input accidentali.
- Regolare gli Interni: Usare molle a curva lenta per gli interruttori magnetici e lubrificare gli steli per uniformare il profilo acustico.
- Connessione Diretta: Utilizzare sempre le porte I/O posteriori per dispositivi a 8000Hz per evitare colli di bottiglia IRQ.
Seguendo queste euristiche, gli appassionati possono superare i limiti dell'hardware "standard" e progettare una tastiera che rifletta la precisione e la durata richieste per il gaming professionale.
Avvertenza: Questo articolo è solo a scopo informativo. Modificare l'hardware della tastiera può invalidare le garanzie del produttore. Per problemi ergonomici o dolori persistenti, consultare un medico qualificato. Questo contenuto non costituisce un consiglio professionale in materia di salute o sicurezza.
